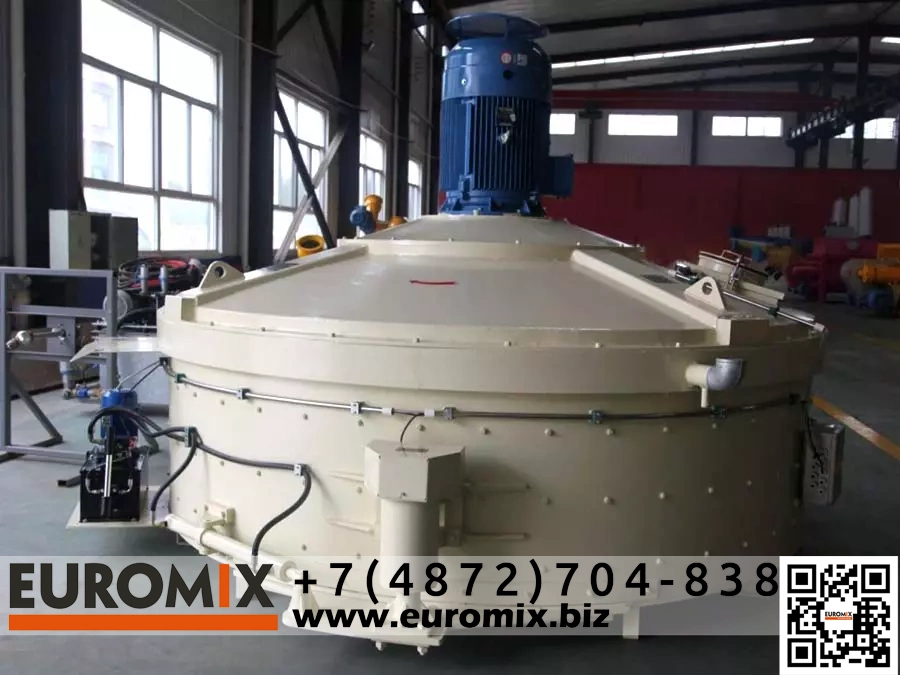

SDMIX MBX — серия планетарных бетоносмесителей с вертикальными валами и механической планетарной передачей. Оборудование предназначено для приготовления пластичных, жёстких, особо жёстких и полусухих бетонных смесей, для которых критически важна равномерность распределения влаги и добавок.
Смесители применяются на предприятиях сборного железобетона и в производстве тротуарной плитки, бордюров, стеновых блоков, бетонных труб, свай, шпал, черепицы, архитектурных элементов и изделий из цветного бетона.
Каждая смесительная звезда вращается вокруг собственной оси и одновременно перемещается по круговой траектории внутри чаши. При этом скорость вращения звезды и скорость её движения по орбите различаются. Такая кинематическая схема создаёт сложные пересекающиеся траектории рабочих органов.
Лопасти перемещают заполнители от стенок чаши к центру и обратно. Потоки материала сталкиваются между собой и многократно проходят через активные зоны. Это обеспечивает интенсивное распределение воды при низком водоцементном отношении, разрушение локальных уплотнений и получение однородной формовочной смеси.
Скребки очищают дно и боковую стенку, предотвращают образование неподвижного слоя и направляют материал обратно под воздействие смесительных лопастей. Планетарная схема обеспечивает практически полный охват рабочего объёма чаши и уменьшает вероятность образования непромешиваемых зон.
Серия MBX включает исполнения с одним, двумя или тремя вертикальными валами. Модельный ряд охватывает выход готовой смеси от 500 до 3000 л за один цикл. Компактная вертикальная конструкция удобна для интеграции в линии ЖБИ и вибропрессования.
Рабочие лопасти и футеровка изготавливаются из высокохромистых износостойких материалов. Разгрузочный затвор имеет отдельный электромеханический привод. Конструкция допускает установку нескольких разгрузочных отверстий, если требуется выдавать смесь в разные технологические потоки.
Технические характеристики
| Модель | MBX05 | MBX07 | MBX10 | MBX15 | MBX20 | MBX30 |
|---|
| Тип смесителя | Планетарный вертикальный | Планетарный вертикальный | Планетарный вертикальный | Планетарный вертикальный | Планетарный вертикальный | Планетарный вертикальный |
| Объём загрузки, л | 750 | 1 125 | 1 500 | 2 250 | 3 000 | 4 500 |
| Выход готовой смеси, л | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 |
| Номинальный выход за замес, м³ | 0,5 | 0,75 | 1,0 | 1,5 | 2,0 | 3,0 |
| Количество вертикальных валов | 1 | 1 | 2 | 2 | 3 | 3 |
| Мощность привода перемешивания, кВт | 18,5 | 30 | 37 | 55 | 75 | 110 |
| Мощность привода разгрузки, кВт | 2,2 | 2,2 | 3 | 3 | 3 | 3 |
| Масса, кг | 2 700 | 3 300 | 5 500 | 6 500 | 8 500 | 13 000 |
