Вращающаяся система сопел EUROMIX RN предназначена для автоматизированной промывки внутреннего объема бетоносмесителя и удаления налипаний цементного теста, раствора и свежего бетона с рабочих поверхностей. Узел формирует трехмерное распыление, благодаря чему вода под давлением последовательно обрабатывает стенки корпуса, крышку, зоны около смесительных органов и труднодоступные участки, где обычно образуются стойкие отложения. Такое решение повышает повторяемость качества очистки и снижает зависимость результата от человеческого фактора.
Конструктивно система представляет собой приводной узел с вращающейся чистящей головкой и соплами. Для ресурса и коррозионной стойкости чистящая головка выполнена из нержавеющей стали, что критично для условий бетонного производства, где присутствуют вода, цементное молочко и абразивные включения.
Система рассчитана на работу в составе комплекса промывки, где насосная станция высокого давления подает воду по магистрали к узлу распыления, а автоматика задает цикл и последовательность включения.
Принцип работы
Вода под давлением от насосной станции поступает в подводящий тракт системы сопел и подается в чистящую головку. Далее поток распределяется по внутренним каналам к соплам, формируя направленные струи.
Электропривод обеспечивает вращение чистящей головки. При вращении сопел создается пространственная трехмерная картина распыления, которая последовательно обрабатывает поверхность смесителя и снимает налипания за счет ударного воздействия струи и сканирования зоны очистки по траектории.

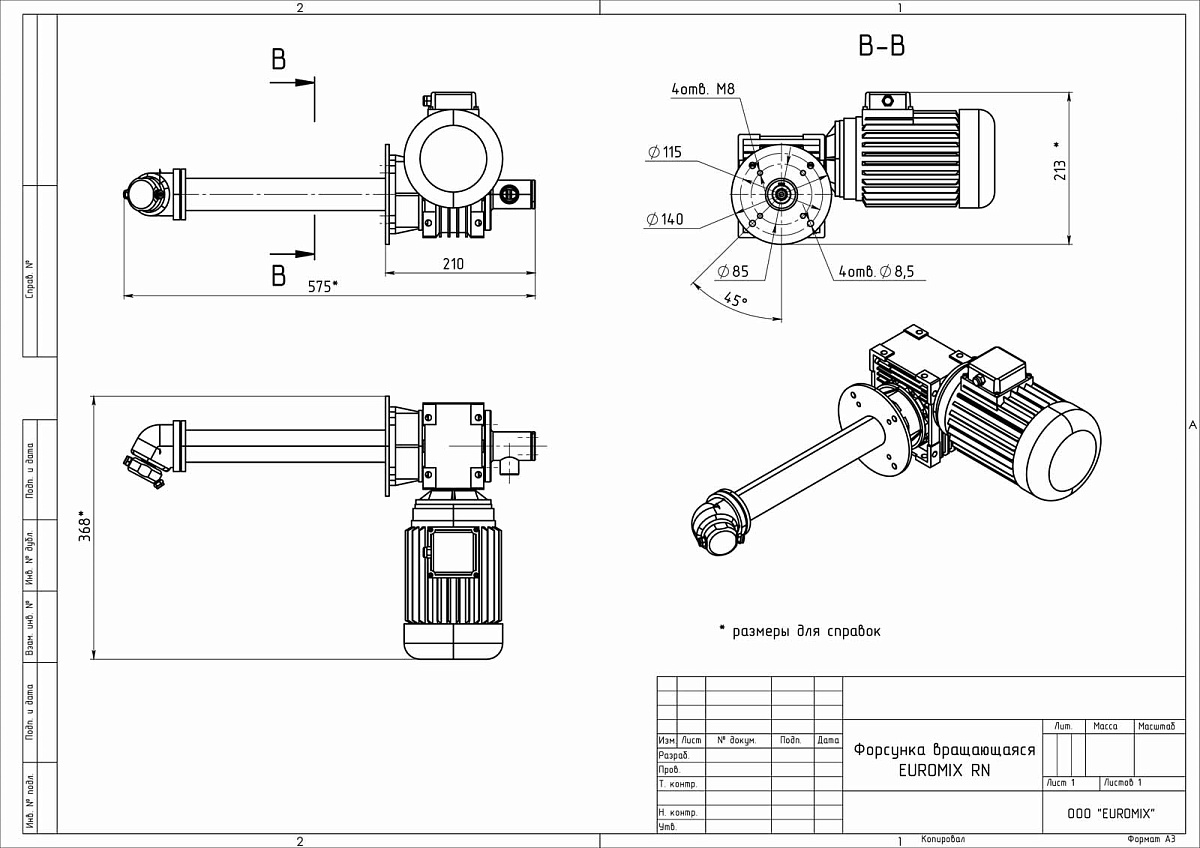

Конструкция и комплектность
- Приводной узел на базе электродвигателя с редукторной частью для обеспечения стабильного вращения.
- Вал для передачи вращения к чистящей головке и размещения головки в рабочей зоне смесителя.
- Вращающаяся чистящая головка из нержавеющей стали с соплами для формирования трехмерного распыления.
- Монтажный фланец с отверстиями под крепеж, обеспечивающий установку узла на крышке смесителя или на предусмотренном технологическом месте.
- Подвод воды под давлением через присоединительный узел к головке.
Преимущества
- Трехмерная промывка внутреннего объема смесителя за счет вращения головки и пространственной картины распыления, что повышает полноту охвата поверхностей и уменьшает непромытые зоны.
- Повышенный ресурс за счет исполнения чистящей головки из нержавеющей стали, что важно при контакте с цементным молочком, водой и абразивом.
- Универсальность применения для различных задач промышленной промывки и очистки, включая бетонные поверхности, оборудование и трубопроводы при наличии соответствующего давления и подвода воды.
Область применения
- Бетоносмесители принудительного действия на бетонных заводах и производствах ЖБИ для регулярной промывки внутреннего объема и снижения накопления отложений.
- Очистка бетонных поверхностей, фасадов, строительных элементов и технологических узлов, где допустима гидроструйная промывка.
- Промышленная очистка оборудования и трубопроводов от налета и загрязнений при использовании воды под давлением и соответствующей организации отвода шлама.
| Назначение | Автоматическая очистка и промывка поверхностей с применением вращающейся чистящей головки и трехмерной картины распыления |
| Тип изделия | Вращающаяся система сопел с приводом и чистящей головкой |
| Формирование распыления | Трехмерное распыление |
| Материал чистящей головки | Нержавеющая сталь |
| Мощность электродвигателя | 0,75 кВт |
| Напряжение питания | 380 В |
| Частота сети | 50 Гц |
| Угол ориентации | 45° |
