Панель оператора и сетевой шлюз датчиков влажности Hydro-View

Hydro-View - промышленная сенсорная панель оператора (HMI) и коммуникационный шлюз для централизованного просмотра, настройки, диагностики, калибровки и регистрации данных от микроволновых датчиков влажности технологического процесса. Устройство предназначено для ситуаций, когда на объекте установлено несколько датчиков (смесители, бункера, ленты, весовые дозаторы, шнеки и т. п.) и требуется единая точка управления без постоянного подключения ноутбука. Панель обеспечивает удобный локальный интерфейс и одновременно может отдавать данные наружу по сети.

Ключевая особенность - работа с сетью до 16 датчиков с возможностью подключения нескольких систем одновременно (например, операторский пост + АСУ ТП/SCADA + инженерный ПК). На панели реализован 10,1″ сенсорный экран для локального отображения и управления, а также доступен сетевой режим: устройство функционирует как встроенный веб-сервер, предоставляя интерфейс через веб-браузер и Web API для чтения «живых» данных и параметров.

В реальном производстве Hydro-View удобен тем, что позволяет быстро организовать экран мониторинга (цифры и тренды), проверку работоспособности датчиков в режиме реального времени, а также хранить и применять калибровки под разные материалы/рецептуры. На одном экране можно организовать зоны отображения и выводить тренды/числовые значения по выбранным датчикам, что упрощает контроль процесса и выявление нестабильностей (провалы влажности, «гуляющий» материал, проблемы с подачей воды/пара и т. п.).

Установка возможна как в панель, так и в составе готового решения в настенном корпусе. Для расширения интеграции в промышленную автоматизацию предусмотрены модули связи по распространённым полевым шинам (Fieldbus), а также варианты удалённого доступа и сервисных операций через сеть и USB.

Принцип работы

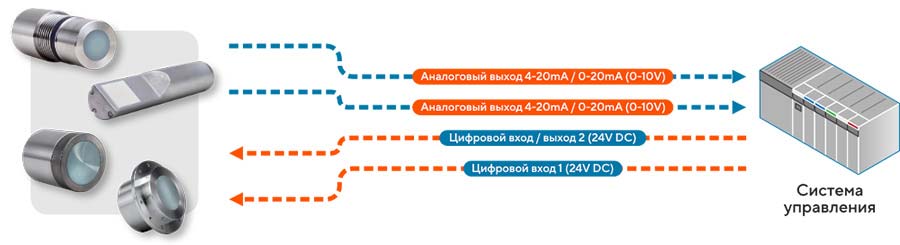

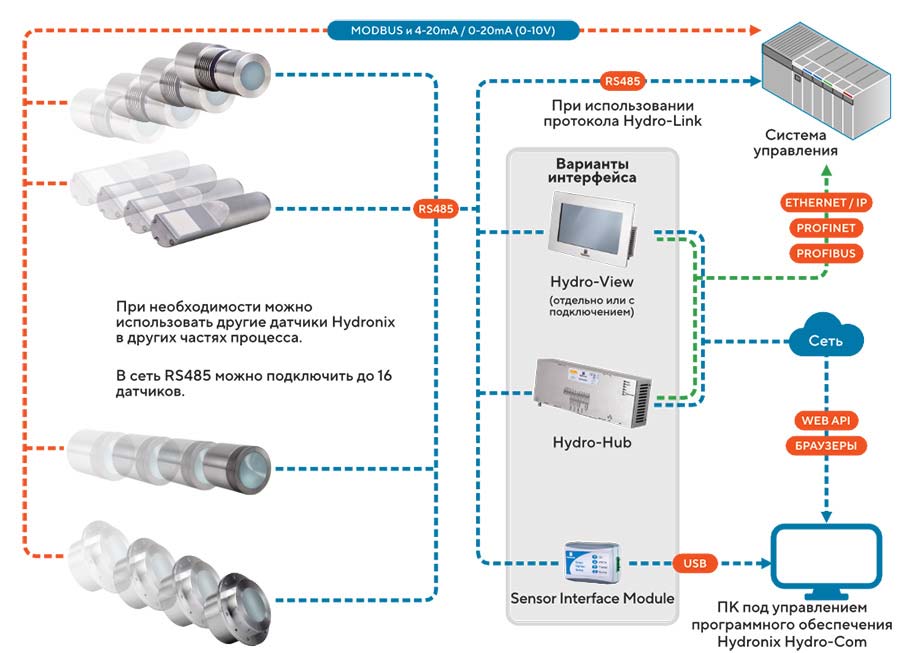

Hydro-View выполняет роль центрального узла управления датчиками и «концентратора данных». Датчики подключаются по RS-485 (сети/протокол датчиков), после чего Hydro-View:

1. считывает измерения и служебные параметры (статусы, диагностику);
2. позволяет инженеру выполнить калибровку/настройку и сохранить наборы калибровок;
3. отображает данные на экране в виде чисел/трендов;
4. при необходимости обеспечивает удалённый доступ по Ethernet через веб-интерфейс и Web API, а также интеграцию с АСУ ТП через сетевые и полевые интерфейсы.

Преимущества

• Единая точка контроля по датчикам влажности: цифры + тренды, удобно видеть динамику процесса и быстро реагировать на отклонения.
• Быстрая переналадка под разные материалы/рецептуры: хранение большого числа калибровок и удобный выбор нужной калибровки.
• Диагностика в реальном времени помогает быстрее находить причины нестабильности (нарушение подачи воды, налипание, проблемы с сигналом/связью, ошибки монтажа датчиков).
• Подключение сети датчиков до 16 шт. и одновременная работа с несколькими системами (операторский пост, инженерный доступ, интеграция в верхний уровень).
• Ethernet + Web API - простой способ забирать «живые» значения и статусы для SCADA/серверов/аналитики без сложных драйверов.
• Гибкая интеграция по промышленным сетям через модульные опции PROFIBUS / PROFINET / EtherNet/IP.
• Промышленное исполнение для монтажа в шкаф/панель: IP65/NEMA3 по лицевой части при правильной установке, понятные требования по вентиляции.
• Удобные сервисные процедуры через USB (включая сценарии с настройкой IP-параметров).

Область применения

• Бетонные заводы (РБУ), ЖБИ, сухие смеси: централизованный контроль влажности заполнителей/смесей и обслуживание парка датчиков.
• Пищевая и химическая промышленность: мониторинг влажности/технологических параметров там, где стоят несколько датчиков и требуется единое управление и регистрация данных.
• Автоматизированные линии с несколькими точками измерения: бункера, дозаторы, транспортеры, смесители - удобное отображение и калибровка без остановки производства.
