QTJ4-40A - это компактная полуавтоматическая линия виброформования на поддоне для выпуска изделий из бетонных и цементно-песчаных смесей: пустотных стеновых блоков, полнотелого кирпича/камня, тротуарной плитки и брусчатки. Оборудование рассчитано на малые и средние производства стройматериалов, где важны понятная технология, стабильная геометрия и возможность быстро менять номенклатуру.
Формование выполняется в сменной стальной оснастке (матрица/пуансон): подготовленная жёсткая/полусухая смесь загружается в форму на поддоне, распределяется и уплотняется вибрацией на вибростоле. Такая технология обеспечивает плотную структуру, чёткие кромки и устойчивость изделия после распалубки при правильной рецептуре и влажности смеси.
Линия включает узлы, которые упрощают организацию участка: смеситель, ленточный конвейер подачи смеси, формовочный модуль, комплект поддонов/тележек и шкаф управления. Это позволяет выстроить технологическую цепочку «приготовление смеси → подача → формование → перенос на выдержку» без сложной инфраструктуры.
Рабочая зона рассчитана на поддон 860 × 540 мм, максимальная зона формования 820 × 500 мм, высота изделий 50–200 мм. Время цикла 60–70 секунд удобно для небольшого цеха: оборудование стабильно работает в сменном режиме, а планирование производства упрощается за счёт предсказуемого такта.
Номенклатура продукции определяется оснасткой: сменой формы можно выпускать разные виды блоков и изделий мощения, не меняя базовую машину. Фактическая производительность зависит от количества изделий в форме, состава смеси и режима вибрации.
Принцип работы
- Приготовление смеси. Компоненты (цемент, песок/отсев, при необходимости инертные и добавки) дозируются и перемешиваются до жёсткой/полусухой консистенции в смесителе.
- Подача смеси. Смесь подаётся к формовочному модулю через ленточный конвейер для равномерной загрузки.
- Заполнение формы. Смесь распределяется в матрице на поддоне в зоне формования 820 × 500 мм.
- Виброуплотнение. Включается вибростол, смесь уплотняется (48 кН), изделие формуется по высоте 50–200 мм.
- Распалубка и перенос на выдержку. Изделие остаётся на поддоне и переносится на участок выдержки/созревания по технологической карте производства.
Преимущества
- Оптимально для небольшого цеха: компактная линия с понятным циклом и умеренной установленной мощностью 9,6 кВт.
- Работа с жёсткими/полусухими смесями: изделия держат геометрию сразу после распалубки при корректной рецептуре.
- Сменная оснастка: один формовочный модуль - разные изделия (блоки, кирпич, плитка, брусчатка) заменой формы.
- Поточная подача смеси: смеситель + ленточный конвейер повышают стабильность загрузки формы и ритм выпуска.
- Высота изделий 50–200 мм: выпуск стеновых и дорожных изделий на одной базе.
Область применения
- Мини-заводы и цеха стройматериалов: производство пустотных блоков для малоэтажного и хозяйственного строительства.
- Участки благоустройства: выпуск тротуарной плитки и брусчатки для дворов, парковок, пешеходных зон.
- Локальное производство кирпича/камня малого формата для складских, подсобных и частных объектов.

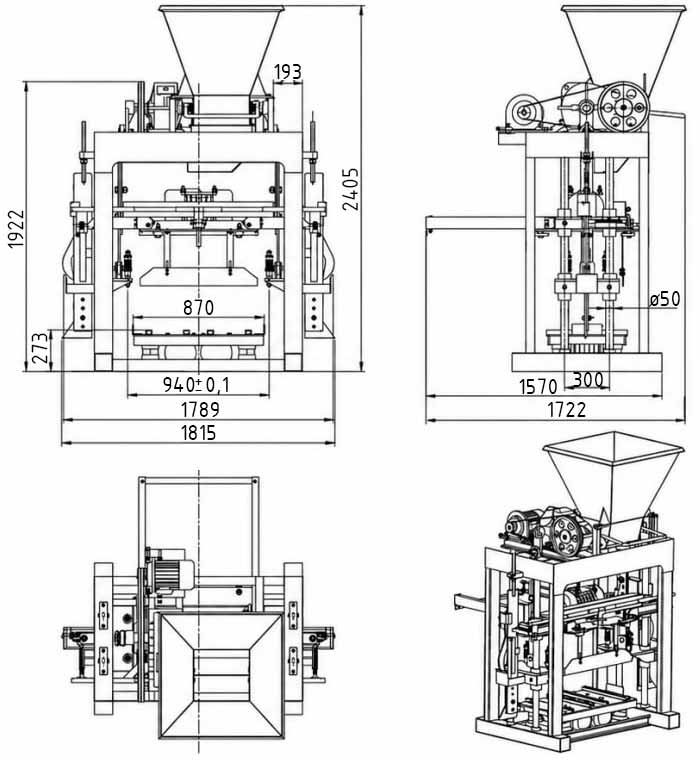

| Модель | QTJ4-40A |
| Размер поддона | 860×540 мм |
| Максимальная зона формования на поддоне | 820×500 мм |
| Высота формования изделий | 50–200 мм |
| Время цикла | 60–70 секунд |
| Тип уплотнения | Виброуплотнение на вибростоле |
| Возбуждающая сила вибрации | 48 кН |
| Суммарная установленная мощность | 9,6 кВт |
| Масса | 2,1 т |
| Ориентир по выпуску (кирпич 240×115×53) | 15 000 шт./8 часов |
Производительность (за 8-часовую смену)
| Тип изделия | Размер, мм | Кол-во на поддоне, шт. | Производительность за 8 часов, шт. |
|---|
| Полнотелый кирпич/камень | 240 × 115 × 53 | 26 | 15 000 |
| Пустотный блок | 400 × 150 × 200 | 5 | 2 880 |
| Пустотный блок | 400 × 200 × 200 | 4 | 2 304 |
| Тротуарная плитка/камень | 200 × 100 × 60 | 14 | 7 000 |
| Брусчатка «волна» | 225 × 112,5 × 60 | 12 | 5 900 |
| Брусчатка I-образная | 200 × 160 × 60 | 8 | 3 900 |
Комплектация линии (типовой состав)
| Узел/оборудование | Количество |
|---|
| Формовочная машина QTJ4-40A | 1 |
| Ленточный конвейер подачи смеси | 1 |
| Смеситель JW350 | 1 |
| Комплект оснастки (форма) | 1 |
| Шкаф/блок управления | 1 |
| Тележка для перемещения | 2 |
