Автоматическая стреппинг-машина для вертикальной обвязки блоков ZCJK EUROMIX предназначена для формирования устойчивых транспортных пакетов из бетонных изделий и их обвязки полимерной стреппинг-лентой.
Оборудование применяется для упаковки стеновых, пустотелых, цементно-песчаных, газобетонных и тротуарных блоков, кирпича и других штучных строительных материалов. Машина может работать как самостоятельная установка либо в составе автоматизированной линии формования, штабелирования, пакетирования и транспортирования готовой продукции.
Автоматическая стреппинг-машина для вертикальной обвязки блоков ZCJK EUROMIX представляет собой промышленную установку портального типа, предназначенную для автоматической обвязки сформированных пакетов строительных изделий. Применение стреппинг-ленты предотвращает смещение блоков, сохраняет геометрию пакета и снижает вероятность повреждения продукции при перемещении, складировании и транспортировке.
Машина выполняет автоматическое позиционирование пакета, подачу упаковочной ленты, её натяжение, термическое соединение концов и передачу готового пакета на следующий участок производственной линии. Технологический цикл выполняется автоматически и не требует постоянного участия оператора.
Конструкция установки включает прочную несущую раму портального типа, подвижную обвязочную головку, двухмоторный механизм подачи ленты, нижнюю технологическую платформу, систему позиционирования продукции, датчики контроля, шкаф управления и сенсорную панель оператора.
Обвязочная головка перемещается по вертикали и обеспечивает проведение упаковочной ленты вокруг сформированного пакета. Нижняя платформа может поворачивать пакет, благодаря чему возможно выполнение нескольких поясов обвязки в продольном и поперечном направлениях без ручного разворота продукции.
Оборудование особенно эффективно при пакетировании цементно-песчаных и пустотелых бетонных блоков без применения деревянных транспортных поддонов. Пакет удерживается и перемещается посредством технологической платформы и конвейерного оборудования линии.
Конкретная схема обвязки определяется размерами продукции, массой пакета и требованиями к его транспортировке.
Управление машиной осуществляется промышленным программируемым логическим контроллером. Через сенсорную панель оператор может задавать усилие натяжения ленты, длину подачи, количество поясов обвязки, положение обвязки и последовательность выполнения технологических операций.
Оптические датчики контролируют положение пакета и точность размещения стреппинг-ленты. Заявленная изготовителем погрешность позиционирования обвязки составляет не более ±3 мм.
Двухмоторный механизм обеспечивает скорость подачи упаковочной ленты до 2,5 м/с.
Соединение концов ленты выполняется методом термосварки. Температура сварочного узла регулируется в диапазоне 180–220 °C. По данным изготовителя, прочность сварного соединения достигает 90% собственной прочности упаковочной ленты.
Машина имеет интерфейсы для подключения к вибропрессу, штабелирующему оборудованию, рольгангам, цепным конвейерам и другим механизмам производственной линии. Это позволяет организовать полностью автоматизированный участок упаковки без ручного перемещения тяжёлых пакетов.
Для контроля работы одной установки достаточно одного оператора. Автоматизация упаковки позволяет сократить количество ручных операций, повысить повторяемость качества обвязки, уменьшить затраты на персонал и снизить риск производственного травматизма.
Назначение оборудования
Автоматическая стреппинг-машина ZCJK EUROMIX предназначена для решения следующих технологических задач:
- формирование устойчивого транспортного пакета;
- вертикальная обвязка пакетов полимерной стреппинг-лентой;
- выполнение нескольких параллельных поясов обвязки;
- продольная и поперечная обвязка продукции;
- автоматическое натяжение упаковочной ленты;
- термическое соединение концов ленты;
- упаковка бетонных изделий без деревянных поддонов;
- автоматическая передача пакета на следующий участок линии;
- подготовка продукции к складированию и транспортировке.
Область применения
- автоматические линии производства бетонных блоков;
- вибропрессовые линии;
- предприятия по производству стеновых блоков;
- производство пустотелых бетонных блоков;
- производство цементно-песчаного кирпича;
- производство газобетонных блоков;
- производство тротуарной плитки;
- производство бордюрного камня;
- линии изготовления элементов благоустройства;
- участки автоматического штабелирования;
- автоматизированные линии пакетирования продукции;
- склады готовой продукции предприятий ЖБИ.

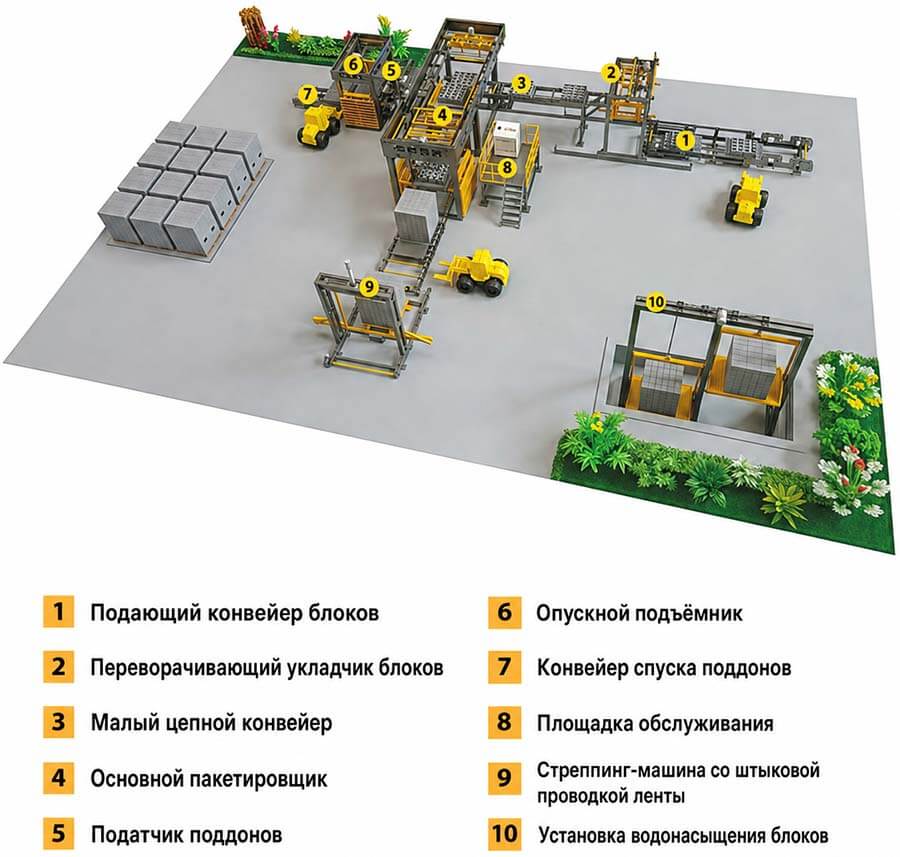

Автоматическая линия сбора и пакетирования бетонных блоков
Принцип работы
- Сформированный пакет блоков поступает по конвейеру в зону обвязки.
- Оптические датчики определяют положение пакета.
- Система управления останавливает пакет в заданной позиции.
- Обвязочная головка занимает рабочее положение.
- Механизм автоматически подаёт упаковочную ленту вокруг пакета.
- Производится регулируемое натяжение ленты.
- Концы ленты соединяются методом термосварки.
- При необходимости цикл повторяется для формирования нескольких поясов обвязки.
- Поворотная платформа разворачивает пакет для выполнения поперечной обвязки.
- После завершения цикла готовый пакет автоматически передаётся на выходной конвейер.
Система управления и автоматизация
Автоматическая стреппинг-машина для вертикальной обвязки блоков ZCJK EUROMIX оснащается промышленной системой управления на базе ПЛК и сенсорной панели оператора.
Система управления обеспечивает:
- автоматический запуск цикла обвязки;
- контроль наличия и положения пакета;
- управление подачей стреппинг-ленты;
- регулирование усилия натяжения;
- настройку длины подачи ленты;
- установку количества поясов обвязки;
- управление вертикальным перемещением головки;
- управление поворотной платформой;
- контроль температуры сварочного узла;
- автоматическое соединение концов ленты;
- передачу готового пакета на выходной конвейер;
- диагностику состояния исполнительных механизмов;
- формирование предупредительных и аварийных сообщений;
- обмен сигналами с оборудованием производственной линии.
Интеграция в производственную линию
Машина может быть интегрирована со следующим оборудованием:
- вибропрессом;
- системой автоматического съёма изделий;
- штабелирующим устройством;
- устройством формирования пакета;
- подающим рольгангом;
- цепным конвейером;
- транспортной платформой;
- поворотным столом;
- выходным конвейером;
- системой автоматической укладки поддонов;
- общей АСУ ТП производственной линии.
Автоматическая интеграция позволяет синхронизировать работу машины с предыдущими и последующими технологическими операциями и организовать непрерывный цикл упаковки готовой продукции.
Основные преимущества
- полностью автоматический технологический цикл;
- стабильное регулируемое натяжение ленты;
- высокая точность положения обвязочных поясов;
- возможность продольной и поперечной обвязки;
- выполнение нескольких поясов обвязки;
- надёжное термосварное соединение;
- высокая прочность готового транспортного пакета;
- возможность упаковки изделий без деревянных поддонов;
- сокращение ручного труда;
- уменьшение затрат на персонал;
- снижение риска травмирования работников;
- предотвращение смещения блоков;
- сохранение геометрии пакета;
- снижение количества повреждений продукции;
- автоматическое позиционирование пакета;
- управление параметрами через сенсорную панель;
- совместимость с автоматическими линиями производства блоков;
- возможность адаптации под существующую конвейерную систему;
- высокая повторяемость качества упаковки;
- удобство эксплуатации и технического обслуживания.
Возможные варианты индивидуального исполнения
Автоматическая стреппинг-машина ZCJK EUROMIX может быть изготовлена с учётом следующих параметров:
- минимальные и максимальные размеры пакета;
- максимальная масса пакета;
- тип и размеры выпускаемых блоков;
- количество продольных поясов обвязки;
- количество поперечных поясов обвязки;
- тип применяемой стреппинг-ленты;
- требуемое усилие натяжения;
- направление движения продукции;
- высота существующей конвейерной линии;
- необходимая производительность;
- наличие транспортного поддона;
- требуемый угол поворота пакета;
- параметры электропитания предприятия;
- требования к промышленной безопасности;
- состав защитных ограждений;
- наличие световой и звуковой сигнализации;
- способ подключения к общей АСУ ТП;
- требования к дистанционному управлению и диагностике.
| Наименование | Автоматическая стреппинг-машина для вертикальной обвязки блоков ZCJK EUROMIX |
| Тип оборудования | Автоматическая стреппинг-машина портального типа |
| Назначение | Обвязка пакетов кирпича, блоков и других штучных строительных материалов |
| Способ обвязки | Вертикальная обвязка с проведением ленты под пакетом |
| Возможность поперечной обвязки | Предусмотрена при комплектации поворотной платформой |
| Режим работы | Автоматический |
| Упаковочный материал | Полимерная стреппинг-лента PP/PE |
| Ширина упаковочной ленты | 5–15 мм |
| Толщина упаковочной ленты | 0,5–1,2 мм |
| Скорость подачи ленты | До 2,5 м/с |
| Способ соединения концов ленты | Термосварка |
| Температура термосварки | 180–220 °C |
| Прочность сварного соединения | До 90% собственной прочности ленты |
| Система позиционирования | Оптические датчики |
| Погрешность положения обвязки | Не более ±3 мм |
| Допустимая высота пакета | 300–1200 мм |
| Количество поясов обвязки | Настраиваемое |
| Усилие натяжения ленты | Настраиваемое |
| Длина подачи ленты | Настраиваемая |
| Перемещение обвязочной головки | Вертикальное |
| Поворот пакета | Поворотная нижняя платформа |
| Система управления | Промышленный программируемый логический контроллер |
| Интерфейс оператора | Сенсорная панель управления |
| Работа в составе автоматической линии | Предусмотрена |
| Подключение к конвейерному оборудованию | Предусмотрено |
| Работа без транспортного поддона | Возможна |
| Количество обслуживающего персонала | 1 оператор для контроля работы |
| Заявленный процент качественной упаковки | Более 99% |
| Заявленное снижение трудозатрат | До 80% |
| Габаритные размеры | Определяются исполнением и размерами пакета |
