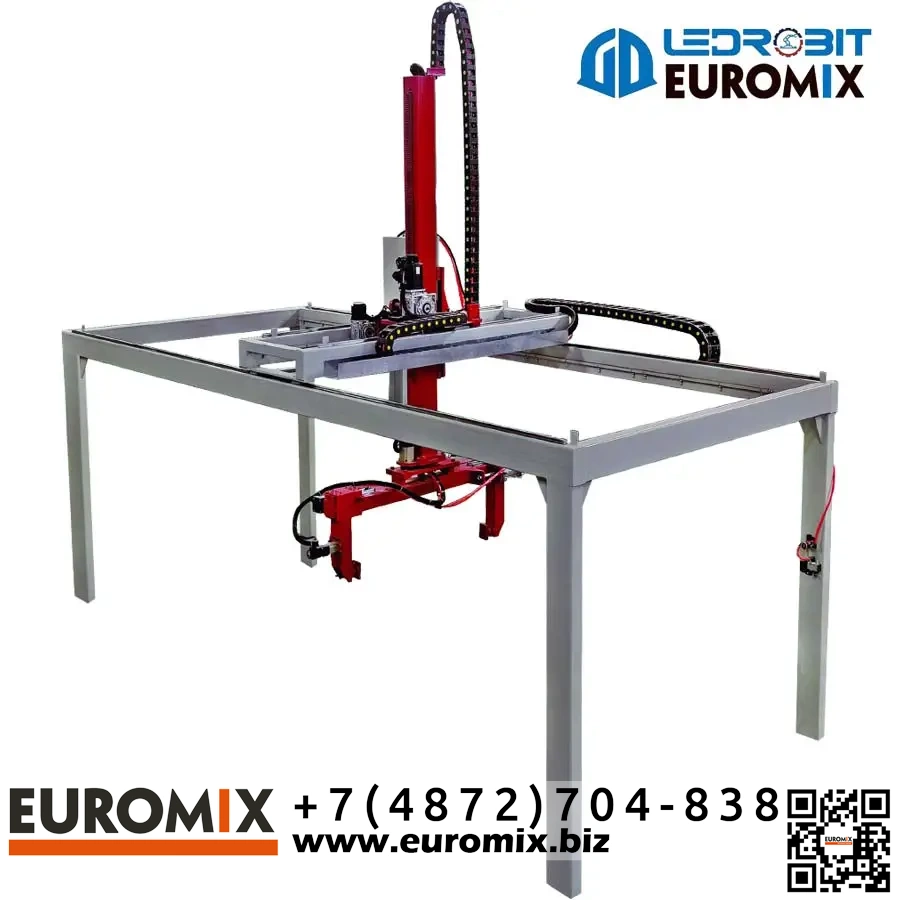

Робот манипулятор пятиосевой SM LDLK 5300 для паллетирования и складирования бетонных изделий и изделий из камня

SM LDLK 5300 - это промышленный робот манипулятор с пятиосевой кинематикой, предназначенный для автоматизации операций захвата, подъема, переноса и точной укладки продукции на поддон, в пакет или в штабель на участках производства и обработки строительных материалов. Оборудование применяется на финишных стадиях технологического потока, где необходимо стабилизировать скорость укладки, обеспечить повторяемость позиционирования, сократить ручной труд и снизить повреждаемость изделий при перемещении. Робот используется в составе автоматизированной ячейки и легко встраивается в линию совместно с рольгангами, конвейерами, накопителями, паллетными постами и позиционирующими столами.

SM LDLK 5300 ориентирован на работу с изделиями из бетона и камня, включая плиты и блоки с различными характеристиками поверхности. Практическая ценность для производства заключается в том, что робот обеспечивает управляемую траекторию движения и аккуратное формирование рядов и слоев, что важно для дальнейшей транспортировки, хранения и отгрузки. При правильно подобранном рабочем органе и режимах движения робот устойчиво работает как с небольшими плитами, так и с более крупными изделиями, формируя геометрию укладки по заданной схеме.

Пятиосевая схема дает расширенные возможности по подводам и ориентации изделия в точке укладки. Это полезно, когда требуется формировать нестандартный рисунок паллетирования, выполнять смещение рядов, работать с несколькими зонами укладки либо компенсировать различия по геометрии изделий в партии. За счет многоосевого позиционирования повышается качество укладки по ряду и по слою, уменьшаются перекосы и сокращается время на рутинные операции складирования.

Для надежной многосменной работы важно учитывать динамические нагрузки. На узлы влияет не только масса изделия, но и ускорения, торможения, вылет рабочего органа, высота штабеля и реальная схема траектории. Поэтому при проектировании участка рекомендуется закладывать технологический запас по грузоподъемности и задавать режимы перемещений так, чтобы сохранить ресурс механики и обеспечить стабильность цикла при интенсивной эксплуатации.

Принцип работы

1. Подача изделия и запуск цикла. Изделие поступает в зону обслуживания по конвейеру или рольгангу либо устанавливается на позиционирующий стол. Система управления получает сигнал готовности от линии, фиксирует наличие изделия и запускает цикл перемещения и укладки по выбранной схеме паллетирования или штабелирования.
2. Захват и фиксация. Робот подводит рабочий орган к изделию и выполняет фиксацию. Тип захвата подбирается под геометрию изделия, массу, центр тяжести и требования к сохранности кромок и лицевой поверхности. Для изделий из камня и бетона обычно применяются механические и комбинированные решения фиксации, обеспечивающие надежное удержание при запыленности и переменной шероховатости поверхности.
3. Подъем, перенос, ориентация. После подтверждения захвата робот выполняет подъем и перенос в целевую точку. Пять осей позволяют точно подвести изделие к месту укладки и выполнить корректировку положения, что уменьшает перекосы, снижает ударные нагрузки и повышает повторяемость геометрии штабеля.
4. Укладка на поддон и повтор цикла. Изделие опускается в заданную позицию, формируется ряд и слой. Затем захват освобождает изделие, робот отводится и переходит к следующему изделию. Цикл повторяется до формирования полной паллеты или штабеля по заданной высоте.

Преимущества

• Производительность и повторяемость
  Стабильный автоматический цикл укладки и складирования уменьшает долю ручных операций и выравнивает темп участка. Повторяемость позиционирования повышает качество формирования рядов и слоев, что особенно важно для логистики и хранения.
• Гибкость пятиосевой кинематики
  Пять осей обеспечивают удобный подвод изделия к точке укладки и возможность корректировки положения в рабочей зоне. Это упрощает работу с различными схемами паллетирования и обслуживание нескольких зон укладки в одной роботизированной ячейке.
• Работа с изделиями из бетона и камня
  Робот подходит для изделий с различной поверхностью, включая материалы типа мрамора и гранита. При правильном подборе захвата и режимов движения обеспечивается устойчивое удержание и аккуратная укладка без срыва и без смещения в слое.
• Ресурс и надежность в тяжелых режимах
  Параметры подъема и перемещений рассчитаны на типовые задачи складирования и паллетирования на производственных и складских площадках. При корректной настройке динамики движения повышается ресурс узлов и снижается риск простоев.

Область применения

• Производства бетонных изделий и участки вибропрессования. Укладка и паллетирование бетонной продукции, формирование штабелей и подготовка к отгрузке на финишных операциях.
• Камнеобработка и складская логистика. Перемещение и складирование изделий из камня, включая плиты и блоки, с формированием паллет и штабелей под транспортировку и хранение.
• Участки упаковки и отгрузки. Формирование ровной геометрии пакета и снижение повреждаемости изделий при перемещении на конечном участке линии.
