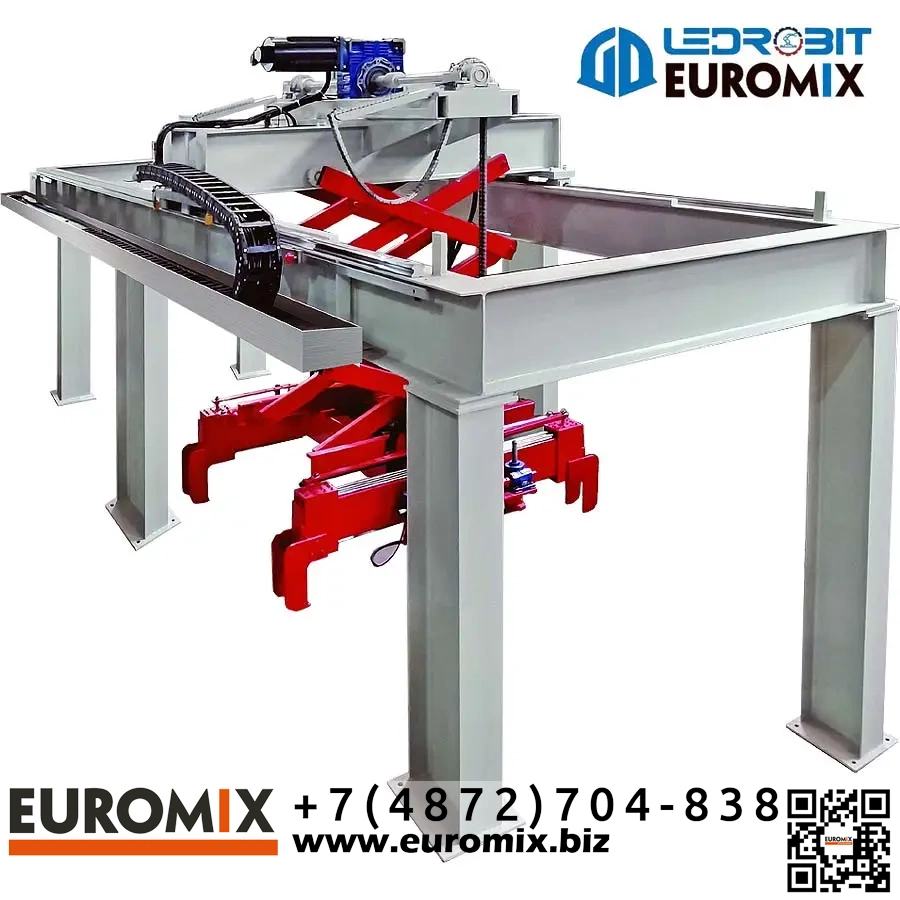

Портальная автоматическая система загрузки и разгрузки листовых материалов SM LDLC 8000

SM LDLC 8000 это портальный робот манипулятор тяжелого класса, предназначенный для автоматизации операций захвата, подъема, перемещения, позиционирования и укладки листовых материалов в составе производственных линий. Оборудование применяется на участках, где важно обеспечить стабильный темп подачи и съема листа без простоев, исключить ручной труд при работе с крупноформатными заготовками и повысить повторяемость позиционирования перед дальнейшей операцией, например резкой, фрезерованием, обработкой кромки, контролем, упаковкой или складированием. Основная специализация данной модели, это перемещение листового материала от зоны подачи к зоне приема с контролируемой траекторией и безопасным подводом к точке укладки.

Конструктивно система выполнена в виде портала с рабочим модулем, обеспечивающим большую длину перемещения по линии и достаточный вертикальный ход для работы с кассетами, рольгангами, конвейерами и столами. Габаритная компоновка рассчитана на размещение над транспортной зоной, что позволяет экономить площадь участка и выстраивать прямую логистику потока без дополнительных перегрузочных устройств. Встроенная система управления на базе программируемого логического контроллера и операторский интерфейс с жидкокристаллическим дисплеем упрощают настройку циклов, диагностику и контроль режимов работы.

По назначению SM LDLC 8000 ориентирован на работу с листовыми материалами разной массы и размера, включая крупные листы и плиты, где ручное перемещение становится трудоемким и небезопасным. В подобных задачах промышленная практика широко использует вакуумные захваты и комбинированные захваты, так как они позволяют бережно поднимать плоские изделия, поддерживать стабильную скорость цикла и снижать риск повреждения поверхности при переносе. Подход с вакуумным инструментом также применяется в роботизированных решениях для листовых и плитных материалов в камнеобработке и в раскройных линиях.

Важный прикладной эффект для конечного пользователя, это повышение производительности участка и снижение влияния человеческого фактора. Автоматическая подача и съём позволяют синхронизировать работу с конвейером и технологическим станком, уменьшить количество ручных операций и стабилизировать качество укладки в накопитель или на приемный стол. Для длительной многосменной эксплуатации рекомендуется учитывать динамические нагрузки при разгоне и торможении и закладывать технологический запас по грузоподъемности относительно фактической массы переносимого комплекта, чтобы сохранить ресурс механики и приводов при высокой интенсивности работы.

Принцип работы

1. Подача листа в зону обслуживания. Листовой материал подается на рольганг, конвейер или приемный стол и фиксируется в зоне подбора. Система управления получает сигнал готовности линии и разрешение на цикл, после чего переводит рабочий модуль в точку захвата.
2. Захват и удержание листа. Рабочий орган подводится к поверхности листа и выполняет фиксацию. Для листовых материалов на практике применяются вакуумные присоски или вакуумная плита, поскольку удержание обеспечивается разрежением и позволяет поднимать изделие без зажима кромки. В промышленных листовых решениях также используют комбинированные инструменты, чтобы уверенно работать с разными поверхностями и обеспечить стабильное разделение листов в пачке.
3. Подъем и перемещение по порталу. После подтверждения захвата робот выполняет вертикальный подъем на заданную высоту и перемещение в зону разгрузки по направляющим портала. Скорости и ускорения задаются так, чтобы исключить ударные нагрузки, вибрации и смещение листа при переносе.
4. Позиционирование и укладка. Лист подводится к точке укладки, выполняется точное позиционирование по месту и плавная укладка на приемный транспортер, стол, кассету или в накопитель. После установки листа захват отключается, вакуум сбрасывается, рабочий орган отводится и начинается следующий цикл.

Технологические преимущества

• Высокая грузоподъемность до 2000 кг, подходит для тяжелых листов и плит и для работы в интенсивном режиме.
• Большая зона перемещения по линии, позволяет обслуживать подачу и прием на расстоянии до 7000 мм и уменьшать количество промежуточных перегрузок.
• Возможность бережного захвата листа вакуумным инструментом, снижает риск повреждения поверхности и упрощает работу с плоскими изделиями.

Эксплуатационные преимущества

• Стабилизация темпа участка за счет повторяемого автоматического цикла подачи и съема листа.
• Повышение безопасности, снижение ручных операций при перемещении крупноформатного материала и уменьшение риска травматизма.
• Компактная логистика, портал располагается над зоной транспортировки и помогает рационально использовать площадь.
• Удобство настройки и контроля, ПЛК и ЖК интерфейс позволяют задавать режимы, контролировать состояния и быстро выполнять диагностику.

Область применения

• Линии обработки листовых материалов в металлообработке, производстве алюминиевых листов и заготовок, а также в смежных отраслях, где требуется автоматическая подача и съём листа.
• Участки камнеобработки и производства плитных материалов, где важны аккуратная подача, разгрузка и стабильный темп перемещения больших плит.
• Роботизированные ячейки для загрузки и разгрузки станков и линий, где используется конвейерная подача и требуется автоматический перенос листа от паллеты к паллете или от кассеты к столу.
