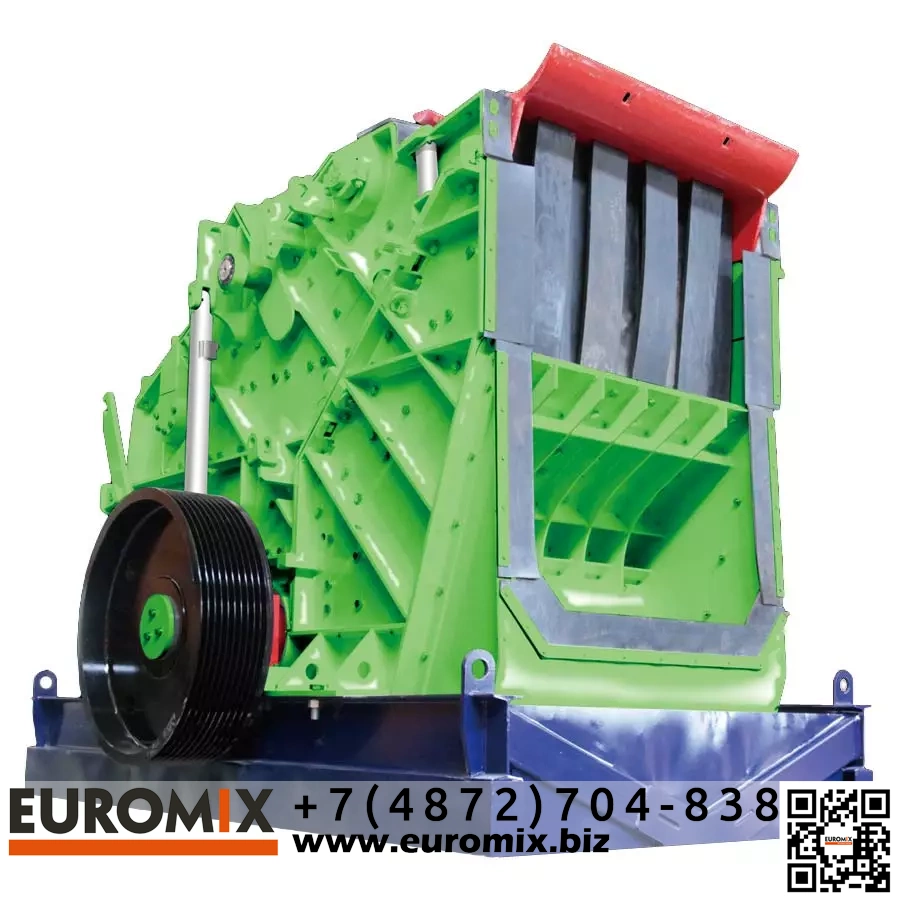

Роторная ударная дробилка EI130 — высокопроизводительная машина ударного дробления для получения кубовидного щебня и переработки минерального сырья низкой и средней твёрдости. Оборудование рассчитано на работу в составе дробильно-сортировочных комплексов и технологических линий, где требуется стабильный выпуск по фракции при больших объёмах подачи. За счёт ударного разрушения материал быстро разрушается по естественным плоскостям, а готовый продукт получается ровным по грансоставу и форме зерна.
Дробилка применяется как первичная либо как вторичная стадия (после щёковой/конусной) - для доведения материала до требуемых фракций и улучшения формы зёрен.
Конструкция EI130 ориентирована на тяжёлую эксплуатацию: усиленный ротор с высокой инерцией поддерживает интенсивное дробление, а износостойкие рабочие элементы и литые детали рассчитаны на длительную работу в абразивной среде. Для управления крупностью продукта предусмотрена точная регулировка разгрузочного зазора, причём настройка выполнена в автоматизированном варианте для повторяемого результата.
Важная часть промышленной надёжности EI130 — развитые защитные решения: предусмотрены контуры, снижающие риск повреждений ротора и ударных элементов при перегрузках и попадании недробимых включений, а также решения, которые помогают «пропускать» крупные куски в камеру дробления без аварийных остановок. Это повышает стабильность линии и уменьшает простои на обслуживании.
Принцип работы
- Подача материала в загрузочную зону и попадание кусков в камеру дробления.
- Ударное разрушение: ротор разгоняет ударные элементы (била), которые наносят многократные удары по куску, дробя его на более мелкие фрагменты.
- Отражение и додробление: частицы взаимодействуют с ударными плитами (ступенями), дополнительно разрушаются и доводятся до требуемой крупности.
- Формирование фракции: регулировкой разгрузочного отверстия задаётся требуемый максимальный размер продукта, что помогает держать стабильную фракцию и улучшать форму зерна.
Конструктивные и эксплуатационные характеристики
| Тип дробления | Ударное, высокая степень дробления, ровная фракция |
|---|
| Назначение по стадиям | Может применяться как первичное или вторичное дробление в составе ДСК |
|---|
| Регулирование крупности | Автоматическая регулировка выпускного (разгрузочного) отверстия для точного позиционирования зазора |
|---|
| Камера дробления | Камера с высоким коэффициентом дробления: допускает крупную подачу и обеспечивает малую гранулометрию разгрузки |
|---|
| Защита от крупного материала | На входе предусмотрен гидроузел, который настраивается так, чтобы крупные куски проходили в камеру дробления без аварийных режимов |
|---|
| Защита ударной плиты | Цилиндр ударной плиты первого уровня буферизован азотом: ускоряет дробление и защищает ударную плиту |
|---|
| Системы защиты | Защита от попадания «железа»/недробимых включений, защита от перегрузки, защита ротора от повреждений |
|---|
| Ротор | Ротор с высокой инерцией для быстрого дробления и стабильной производительности |
|---|
| Износостойкость | Высокоэффективные износостойкие детали и литые элементы повышают ресурс узлов |
|---|
| Отрасли/материалы | Дробление материалов низкой и средней твёрдости; применимо в строительстве, цементной, химической, энергетике, транспортной инфраструктуре |
|---|
Преимущества
- Большая разгрузка и ровная фракция: стабильный грансостав и хорошая форма частиц для товарного щебня.
- Высокая степень дробления: камера дробления рассчитана на эффективное разрушение при крупной подаче и малой крупности выхода.
- Точная настройка продукта: автоматическая регулировка выпускного отверстия позволяет повторяемо держать заданную крупность.
- Защита от нештатных ситуаций: защита от недробимых включений, перегрузки и повреждения ротора снижает риск простоя и дорогого ремонта.
- Работа с крупными кусками: гидронастройка на входе помогает пропускать крупные фрагменты в камеру дробления без «закусываний».
- Буферизация ударной плиты азотом: ускоряет процесс дробления и одновременно бережёт ударную плиту.
- Высокая инерция ротора: обеспечивает интенсивное дробление, стабильный «подхват» и производительность.
- Ресурс и ремонтопригодность: износостойкие детали и прочные литые элементы повышают долговечность в реальной карьерово-строительной эксплуатации.
Область применения
- карьеры и ДСК для производства щебня и песчано-щебёночных смесей;
- дорожное строительство (инертные материалы с хорошей формой зерна);
- цементные и строительные производства (известняк и материалы низкой/средней твёрдости);
- энергетика и химическая промышленность (минеральные компоненты, шихта/сырьё по требованиям технологии);
- переработка строительных материалов и минеральных смесей в составе технологических линий.
| Мощность, кВт | 250 |
| Частота вращения двигателя, об/мин | 1450 |
| Производительность, т/ч | 400 |
| Масса, кг | 17800 |
