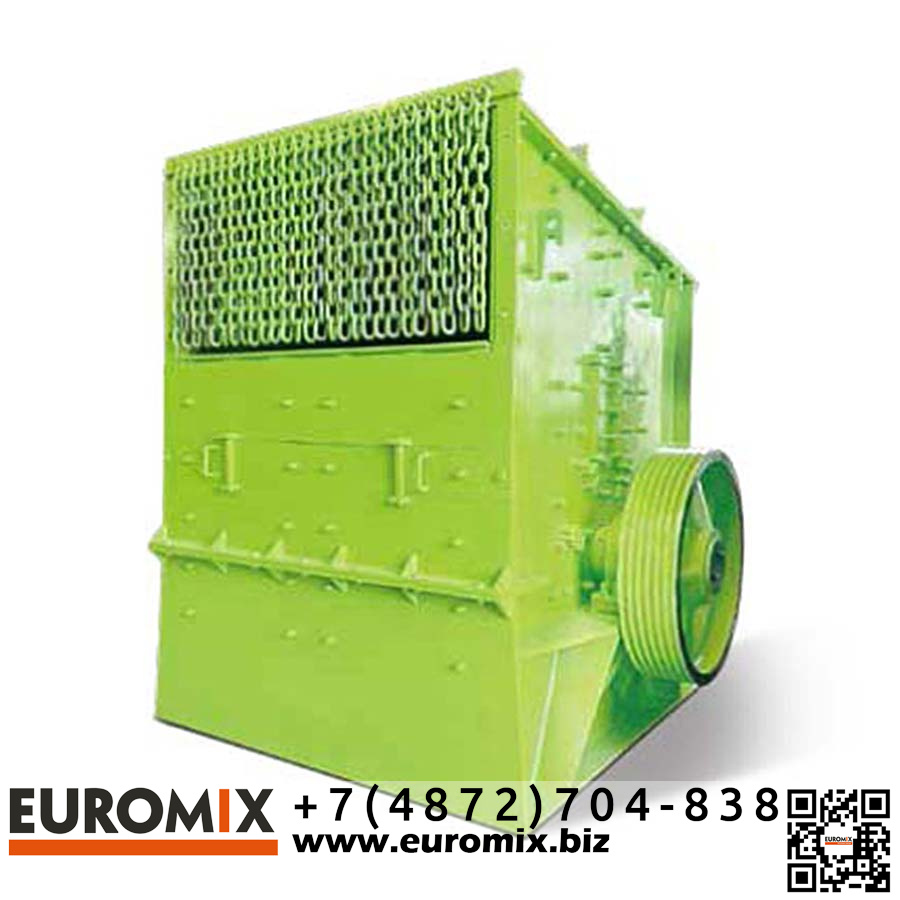

Молотковая дробилка серии EH — это машина ударного дробления, предназначенная для получения щебня заданной крупности и переработки минерального сырья средней твёрдости. Материал подаётся через верхний загрузочный проём в рабочую камеру, где разрушается за счёт многократных ударов вращающегося ротора с молотками и дополнительного истирания/среза на траектории движения частиц. Такая схема позволяет получать продукт с достаточно ровной гранулометрией и быстро «снимать» крупный класс за один проход.
Конструктивно дробилка выполнена в виде массивного корпуса с рабочей камерой, ротором и узлом разгрузки. В зоне выхода устанавливается колосниковая решётка, именно она ограничивает максимальный размер готового продукта: частицы, не проходящие через щели, остаются в камере и дополнительно дробятся до достижения требуемой крупности.
Серия включает, как минимум, две типоразмерные модели: EH1211 (для средних линий) и EH1418 (для повышенной производительности). Оба исполнения рассчитаны на работу с материалом типа известняк, шлак, кокс, уголь и аналогичные породы/продукты переработки в горнодобывающих, цементных, химических и металлургических процессах, где требуется надёжное ударное дробление и стабильный выпуск по фракции.
Принцип работы
- Подача материала сверху в загрузочный проём и попадание в зону ротора.
- Разрушение ударом: электродвигатель раскручивает ротор, молотки наносят удары по куску, дробя его на более мелкие фрагменты.
- Додробление и калибровка: частицы повторно попадают под удары и проходят через колосниковую решётку, которая задаёт максимальную крупность выпуска.
- Выход продукта: фракция, прошедшая через решётку, выводится из разгрузочной зоны на конвейер/в бункер.
Конструктивные и технологические признаки
| Тип дробления | Ударное дробление ротором с молотками |
|---|
| Рабочий орган | Ротор с молотками |
|---|
| Калибровка готового продукта | Колосниковая решётка в разгрузочной зоне задаёт максимальную крупность |
|---|
| Регулирование крупности | Изменением настроек разгрузки |
|---|
| Тип подачи | Верхняя подача в загрузочный проём |
|---|
| Типичные материалы | Известняк, шлак, кокс, уголь и др. материалы средней твёрдости |
|---|
Преимущества
- Высокий коэффициент дробления и способность принимать сравнительно крупный входной материал при стабильной производительности.
- Один проход вместо нескольких стадий в ряде технологических схем: материал может быть раздроблен за один цикл с уменьшением затрат на транспортировку и перегрузки.
- Равномерность продукта: калибровка через колосниковую решётку снижает долю «непрохода» и помогает держать заданную крупность.
- Компактная компоновка и ремонтопригодность: простая ударная схема и доступ к рабочим органам ускоряют обслуживание.
- Экономичная эксплуатация: за счёт ударного разрушения и оптимизации процесса дробления снижается удельное энергопотребление в типовых задачах.
Область применения
- дробление известняка и других карбонатных пород для цементных/бетонных производств;
- переработка шлаков и вторичных минеральных материалов;
- дробление кокса/угля и аналогичных материалов в металлургии и химической промышленности;
- подготовка инертных материалов для ДСК, узлов сортировки и технологических линий с конвейерной подачей/выдачей.
| Модель | Мощность двигателя, кВт | Размер загрузочного отверстия, мм | Размер ротора, мм | Размер входных частиц, мм | Производительность, т/ч |
|---|
| EH1211 | 132 | 1200×600 | 1200×φ1100 | ≤500 | 150 |
|---|
| EH1418 | 250 | 1800×900 | 1800×φ1400 | ≤600 | 300 |
|---|
