Интерфейсный USB-модуль - компактный сервисный модуль для быстрого подключения микроволновых датчиков влажности к ПК или ноутбуку через USB. Устройство используется для пусконаладки и сопровождения: через него удобно выполнять конфигурирование, диагностику, калибровку, проверку адресов в сети RS-485, а также обновление параметров/прошивок датчиков (в зависимости от модели датчика и установленного ПО). По сути, это «сервисный ключ» инженера КИПиА, который позволяет работать с датчиками прямо на объекте без сложной инфраструктуры связи.

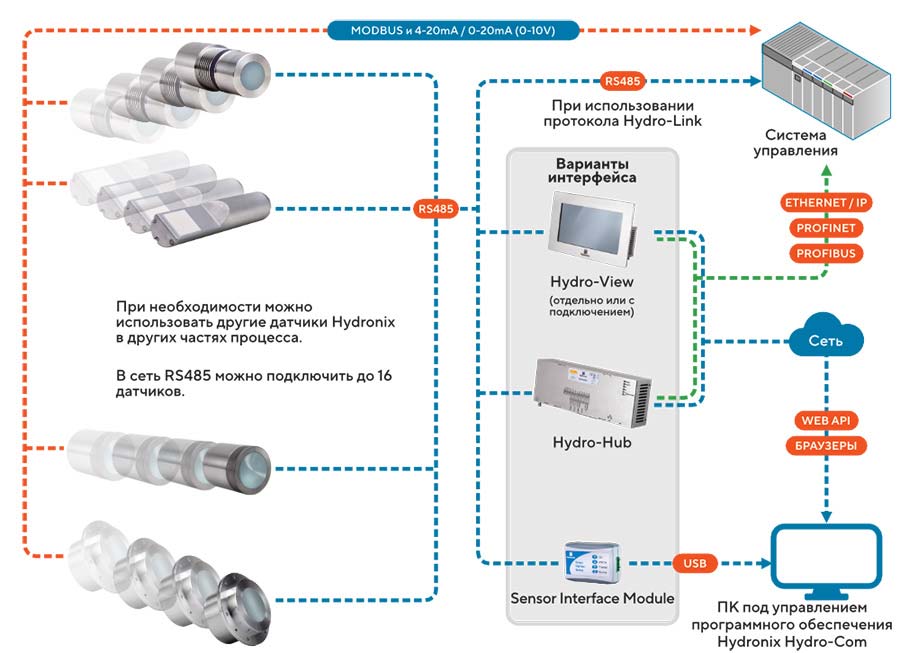

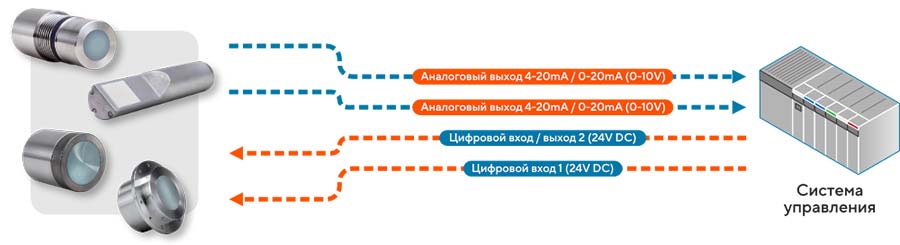

Модуль особенно полезен на площадках, где датчики объединены в шину RS-485 и требуется быстро подключиться к линии для проверки связи/настроек. Он обеспечивает стабильный USB-доступ к датчикам без необходимости иметь на ПК физический COM-порт: подключение выполняется обычным USB-кабелем, а к датчикам - по двум проводам RS-485 A/B. При этом возможна работа как с одним датчиком, так и с сетью до 16 датчиков на одной линии, что удобно для объектов с несколькими точками измерения.
Комплект поставки может быть базовым (для подключения к уже запитанным датчикам на объекте) или расширенным (для лабораторных/стендовых работ). В расширенном варианте предусмотрен внешний источник питания 24 В DC, кабели для подключения и запасной клеммник - это позволяет запитать датчик на столе и выполнить настройку без привязки к шкафу автоматики.
В системе предусмотрены световые индикаторы, которые упрощают поиск причин «не видит датчик»: отдельные признаки наличия 24 V, корректного USB-подключения и обмена (TX/RX). Это ускоряет ввод в эксплуатацию и снижает риск ошибок при полевой настройке.
Принцип работы
- Модуль подключается к компьютеру через USB и получает питание от USB-порта.
- Со стороны датчиков используется RS-485.
- Далее программное обеспечение для обслуживания датчиков работает через драйвер модуля: SIM01 отображается как Virtual COM Port (VCP), то есть как «виртуальный последовательный порт»; SIM02 определяется как USB-устройство для прямого выбора в ПО.
- Через этот интерфейс инженер получает доступ к параметрам датчика/сети, может проверять адреса, корректность линии RS-485 и выполнять сервисные операции.
Преимущества
- Подключение датчиков к ноутбуку «в один шаг» через USB - удобно для выездных работ и контроля параметров на месте.
- Работа с линией RS-485 по двум проводам A/B и поддержка сети до 16 датчиков - подходит для объектов с несколькими точками измерения.
- Индикаторы 24 В / USB OK / Передача / Прием помогают быстро понять, где проблема: питание, драйвер, линия или обмен.
- Два варианта реализации USB-подключения: SIM01 (VCP) для сценариев с выбором COM-порта и SIM02 (USB напрямую) для прямого выбора устройства в ПО.
- Полный комплект позволяет выполнять настройку датчика «на столе» с внешним 24 В DC без привязки к шкафу автоматики.
Область применения
- Пусконаладка и сервис датчиков влажности на линиях: смесители, бункера, ленты, шнеки, дозаторы - везде, где датчики объединены в сеть RS-485.
- Техническое обслуживание: проверка связи, адресации датчиков, диагностика по месту установки, настройка отклика/фильтрации.
- Лабораторные и стендовые работы: питание датчика от внешнего БП и подключение к ПК для проверки/подготовки параметров перед монтажом.
Основные параметры |
|---|
| Назначение | Сервисный USB-интерфейс для подключения датчиков к ПК/ноутбуку по RS-485 |
| Интерфейс к ПК | USB-совместимый, потребление <100 мА |
| Интерфейс к датчикам | Подключение до 16 датчиков в одной сети |
| Питание датчика (опция, из комплекта) | Внешнее питание 24 В, 1 А макс. |
| Условия эксплуатации | 0…60°C, относительная влажность 91% |
| Условия хранения | −10…70°C |
| Степень защиты корпуса | IP31 |
Аппаратные параметры модуля |
|---|
| Максимальный входной диапазон | 0…5 В |
| Габариты | 95×60×28 мм |
| Масса | 75 г |
| Среда эксплуатации | Только для помещений, сухие условия |
Совместимость и программная часть |
|---|
| Модель SIM01 | Virtual COM Port (VCP) |
| Модель SIM02 | USB-устройство (напрямую) |
| Одновременное подключение модулей к одному ПК | К одному ПК - только 1×SIM01; возможно подключение нескольких SIM02 |
| Системные требования (ПК) | Pentium PC (или совместимый), USB-порт, HDD (свободно 1 MB), CD-Drive, 32 MB RAM |
| Поддерживаемые ОС | Windows 98SE (SIM01 only), ME/2000 (SIM01 only), XP, Windows 7, Windows 10 |
| ПО/драйверы в комплекте | USB-driver, ПО для обслуживания датчиков (Hydro-Com) и руководства пользователя на USB-носителе |
