Сенсорная система дозирования воды и контроля влажности Hydro-Control для бетоносмесительных линий

Hydro-Control - это автономный шкафной регулятор, который обеспечивает точное добавление воды в смеситель по данным датчика влажности в режиме реального времени и по параметрам рецепта. Система рассчитана на бетонное производство, где влажность заполнителей и смеси меняется от партии к партии, а стабильность водоцементного отношения и удобоукладываемости критична для качества продукции. На лицевой панели установлен цветной сенсорный дисплей 10.1″, на котором отображаются текущая влажность, фазы цикла замеса, состояние дозирования воды и журнал партий.

Устройство подходит как для новых линий, так и для модернизации действующих узлов, поскольку предусматривает несколько вариантов интеграции. Hydro-Control может работать как самостоятельный блок с использованием встроенных входов и выходов, либо в составе общей системы управления с обменом по Ethernet, Web API или RS-232 для передачи информации о цикле и удалённого выбора рецепта.

Внутри реализована логика управления режимами дозирования воды по рецепту. Система поддерживает разные режимы добавления воды, в том числе Preset Mode, CALC Mode и AUTO Mode, что позволяет выбрать удобную стратегию под конкретную технологию, скорость дозирования и требования к однородности смеси.

Для производственных условий важны не только расчёт воды, но и контроль стабильности показаний датчика перед расчётом. В Hydro-Control предусмотрены механизмы усреднения и Auto-Track, которые оценивают стабильность сигнала влажности в конце фаз замеса и позволяют принимать решение о переходе к следующей фазе только при достижении требуемой повторяемости.

Принцип работы

1. Сбор данных влажности в смесителе. К Hydro-Control подключается датчик влажности (типового ряда Hydro-Mix или Hydro-Probe Orbiter) по RS-485, система непрерывно отображает влажность и состояние цикла.
2. Фазовый цикл замеса и контроль стабильности. В рецепте задаются времена и условия фаз, система может применять усреднение и Auto-Track, чтобы зафиксировать стабильное значение влажности в конце выбранной фазы и использовать его как основу для расчёта воды.
3. Расчёт и дозирование воды. В зависимости от выбранного режима Preset, CALC или AUTO система рассчитывает требуемую воду и управляет клапанами дозирования, разделяя подачу на coarse water и fine water для точного выхода в целевую точку.
4. Управление арматурой и контроль расхода. Hydro-Control выдаёт дискретные команды на coarse valve и fine valve, принимает импульсы water meter, формирует сигналы завершения фаз и окончания цикла, а также ведёт журнал партии и трассу параметров.

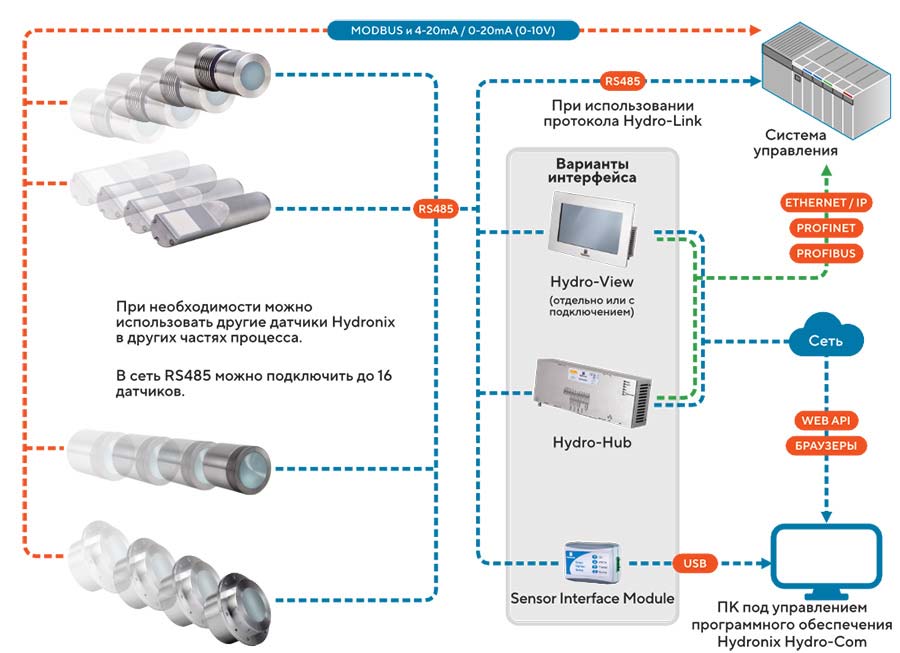

5. Обмен с PLC и верхним уровнем. Рецепты и команды могут передаваться по Ethernet, Web API, RS-232, а также через дискретные входы выбора рецепта.

Преимущества

• Точное дозирование воды по данным датчика влажности, снижение разброса W/C и повышение повторяемости партии.
• Удобный интерфейс оператора, Touch Screen 10.1″, графическая визуализация влажности и фаз цикла, журнал партий и диагностика.
• Гибкие режимы Water Addition, Preset, CALC, AUTO, возможность подобрать алгоритм под конкретную технологию и динамику смесителя.
• Auto-Track и контроль стабильности сигнала, уменьшение ошибок расчёта воды за счёт использования стабилизированного значения влажности.
• Широкая интеграция с PLC и SCADA, Ethernet, Web API, RS-232, а также выбор рецепта по цифровым входам через Expansion Board.
• Готовая логика управления клапанами, coarse valve и fine valve, вход water meter, сигналы Pre-Wet Done и Mix Complete.

Область применения

• Бетонные заводы и РБУ, управление добавлением воды в смеситель по фактической влажности смеси.
• Производство ЖБИ, где требуется стабильная удобоукладываемость и минимальный разброс параметров партии.
• Линии, где применяются датчики влажности в смесителе, и требуется локальная система управления водой с обменом с верхним уровнем по Ethernet или RS-232.
