Hydro-Ethernet Adapter - компактный DIN-рейковый сетевой адаптер, предназначенный для «оцифровки» и вывода приборов измерения влажности/контроллеров в стандартную Ethernet-сеть предприятия. Устройство решает типовую задачу цеховой автоматизации: когда датчики/контроллеры работают по последовательной линии (RS-485/RS-232), а оператору, инженеру КИПиА или SCADA необходимо получать данные и выполнять сервисные действия по обычной локальной сети (TCP/IP). Адаптер устанавливается рядом с датчиками в клеммной коробке/шкафу и обеспечивает сетевую коммуникацию без сложной прокладки «толстых» кабельных трасс.
С технической точки зрения это преобразователь протокольных пакетов Ethernet (TCP/IP) ↔ RS-485/RS-232: команды, поступающие по сети, упаковываются/распаковываются и преобразуются в уровни RS-485 или RS-232, чтобы удалённый ПК/сервер мог общаться с подключёнными датчиками и получать измерения/параметры. Благодаря этому через одну Ethernet-линию можно организовать связь до 16 датчиков на одной шине RS-485.
Доступны два варианта комплектов. Первый - EAK01 (Ethernet Adapter Kit) - применяется там, где у заказчика уже есть локальный источник 24 В DC рядом с датчиками. Второй — EPK01 (Ethernet Power Adapter Kit) — расширенный набор с дополнительными модулями питания/инжекции, позволяющий передавать питание к адаптеру/датчикам по линии Ethernet.
Важно, что решение ориентировано не только на «чтение» измерений, но и на сервис: по сети можно выполнять диагностику, конфигурирование и удалённый доступ. В типовой конфигурации связь с адаптером осуществляется по TCP-порту 10001, что упрощает интеграцию с программными шлюзами/SCADA или собственными приложениями.
Принцип работы

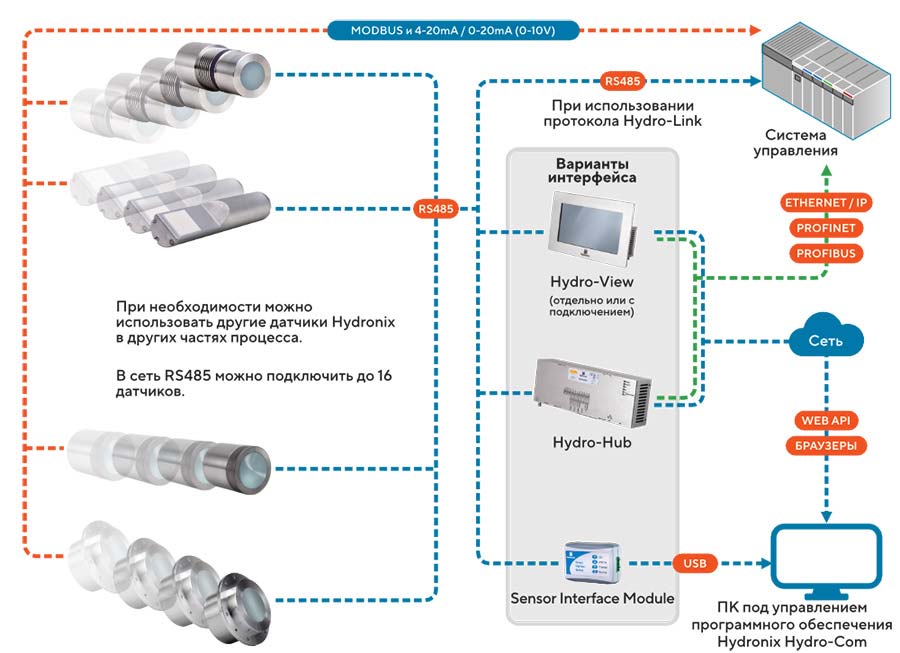

- Подключение к датчикам/контроллерам выполняется по RS-485 (шина до 16 устройств) или по RS-232 (при необходимости).
- Ethernet-подключение выполняется стандартным кабелем (RJ-45) к сети предприятия (10/100Base-T).
- При обмене данными команды/запросы, пришедшие по TCP/IP, адаптер преобразует в уровни RS-485/RS-232 и передаёт устройствам; ответы от датчиков упаковываются обратно в TCP-поток и отправляются клиенту.
- В расширенном варианте (EPK01) питание может подаваться по Ethernet-кабелю через модуль питания/инжектор, что снижает требования к местной силовой разводке возле датчиков.
Преимущества
- Один Ethernet-порт вместо сложной «сервисной» разводки: доступ к датчикам по TCP/IP без постоянного подключения к RS-485 на месте.
- До 16 датчиков в одной сети RS-485 - удобно для линий с несколькими точками контроля влажности.
- Поддержка RS-485 и RS-232 - легче «подружить» разные узлы и существующие решения.
- Возможность удалённой диагностики/конфигурации через сеть.
- Вариант EPK01 снижает зависимость от местного 24 В DC возле датчиков: питание может быть подано по линии Ethernet через модуль/инжектор.
- DIN-рейковое исполнение, компактные габариты, понятная клеммная разводка.
- Для стабильной работы рекомендована установка ближе к датчикам и защита от влаги/пыли.
Область применения
- Бетонные заводы (РБУ), ЖБИ, сухие смеси - удалённый сбор и обслуживание сети датчиков влажности заполнителей/смеси с интеграцией в SCADA/сервер учёта.
- Кормовые линии, зерно, сыпучие продукты, деревообработка - объединение нескольких датчиков в общую сеть и централизованный доступ по Ethernet.
- Модернизация существующих объектов - добавление удалённого доступа к датчикам без замены измерительной части (конвертация Ethernet↔RS-485/RS-232).
Основные параметры |
|---|
| Назначение | Шлюз/адаптер для связи датчиков/контроллеров по Ethernet (TCP/IP) с преобразованием в RS-485 / RS-232 |
| Монтаж | Установка на DIN-рейку |
| Количество датчиков в сети | До 16 sensors на одной линии RS-485 |
| Ethernet интерфейс | RJ-45, стандартный 10/100Base-T Ethernet |
| TCP-порт обмена | 10001 |
| Варианты комплектов | EAK01 (внешний БП 24 D DC рядом с датчиками) / EPK01 (питание по Ethernet, доп. модули) |
Расширенные характеристики
|
|---|
| Модуль Ethernet Adapter EA01
|
|---|
| Габариты | 70×86×57 мм |
| Масса | 160 г |
| Температура эксплуатации | 0…70°C |
| Условия размещения | Только внутри помещений, сухая среда |
| Степень защиты корпуса | IP31 |
| Ethernet порт | 10/100Base-T, RJ-45 |
| Интерфейс к датчикам | Подключение до 16 датчиков |
| Доп. интерфейс | Стандартный RS-232 |
| Клеммы питания и линий | 24 В+/0 В (вход), 24 В+/0 В (на датчики), RS-485 A/B, RS-232 (RTS/TX/RX/CTS/GND) |
| Модуль Ethernet Power Adapter EPA01
|
|---|
| Габариты | 35×86×57 мм |
| Масса | 123 г |
| Температура эксплуатации | 0…70°C |
| Условия размещения / защита | Внутри помещений, сухая среда; корпус IP31 |
| Выход питания | 24 В, 630 мА |
| Ethernet вход | PoE-вход RJ-45 (10/100Base-T) |
| Ethernet выход | RJ-45, 10/100Base-T |
| Модуль Ethernet Power Injector EPI01
|
|---|
| Габариты | 65×140×36 мм |
| Масса | 246 г |
| Температура эксплуатации | 0…40°C |
| Вход питания | сетевой ввод IEC 320, 3 пина; питание по сети 100–240 В AC, 50–60 Гц |
| Ethernet вход | RJ-45, 10/100Base-T |
| Ethernet выход | PoE-выход RJ-45, 10/100Base-T |
