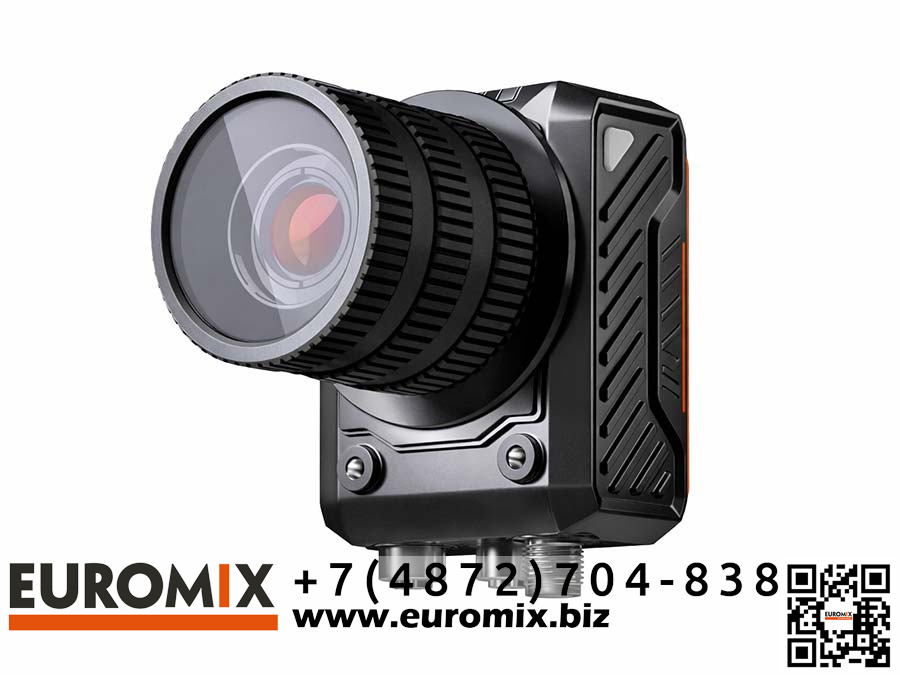

Смарт-камера серии SC6000 - это «камера + вычислитель + алгоритмы» в одном корпусе. В отличие от обычных IP-камер, которые дают видеопоток для человека/архива, SC6000 изначально предназначена для машинного зрения: устройство само захватывает изображение, обрабатывает его алгоритмами и отдаёт в систему готовый результат (например: “номер/символы OCR”, “код DataMatrix/QR”, “есть/нет пломбы”, “пломба повреждена”, “объект в зоне”, “метка найдена”, “размер/положение в допуске”). Именно поэтому такие камеры ставят в комплекты к весовым, когда требуется автоматизация процесса и исключение ручного контроля.
На «умной» весовой SC6000 обычно закрывает задачи, которые трудно надёжно решать обычным видеонаблюдением:
- OCR текста (таблички, накладные, номера контейнеров/вагонов при необходимости);
- считывание штрих-кодов/2D-кодов (QR, DataMatrix) с талонов, бирок, документов;
- визуальная верификация правил (наличие тары/борта, положение авто в зоне, контроль “проезда без остановки” по меткам);
- контроль качества/состояния объектов (пломбы, маркировка, дефекты/повреждения по заданным критериям).
Серия отличается высокой интеграцией и гибкостью компоновки: поддерживается установка C-mount объектива, внешней подсветки и дисплея/монитора, что удобно в полевых условиях весовой (днём/ночью, грязь/пыль, перепады освещения). По сути это «строительный конструктор»: выбираете модель по разрешению/типу сенсора и ставите нужную оптику и освещение под реальную геометрию въезда/поста.
Отдельный плюс для промышленной автоматизации — интерфейсы и проводные подключения “как на станке”: у SC6000 есть GigE-сетевой интерфейс (с резьбовой фиксацией), а питание и сигнальные линии вынесены на M12-разъёмы, рассчитанные на вибрации и эксплуатацию “в поле”. Это сильно упрощает внедрение в шкаф автоматики весовой и обеспечивает надёжность соединений.
Принцип работы
- Камера получает изображение с сенсора и запускает обработку по заранее настроенному сценарию в среде машинного зрения.
- По входному триггеру (датчик присутствия/кнопка/команда ПЛК/событие) камера выполняет захват и анализ: OCR/код-ридер/поиск объектов/проверка геометрии/дефектов.
- Результат выдаётся наружу через интерфейсы: цифровые входы/выходы, последовательный порт (RS-232), сеть (GigE), а также может отображаться на внешнем дисплее через VGA.
- По результату система весовой выполняет действие: разрешить/запретить операцию, открыть шлагбаум, записать событие в БД, распечатать талон, сформировать предупреждение.
Преимущества
- Не “камера наблюдения”, а камера-робот: выдаёт результат распознавания/проверки, а не только видео для оператора.
- AI и 140+ инструментов: подходит от простых задач (считывание кода) до сложных (OCR/дефекты/правила).
- Промышленные интерфейсы: GigE + M12-разъёмы под вибрации и «цеховые» условия.
- Гибкая компоновка: C-mount оптика, внешняя подсветка, внешний дисплей (VGA) — удобно под реальную геометрию въезда/весовой.
- Сценарии “умной весовой”: снижение ручного труда, меньше ошибок оператора, быстрее поток, выше доказательность спорных случаев.
Область применения
- Автомобильные весы / весовые посты: OCR/коды/пломбы/события, автоматическая верификация операций и документов.
- КПП и логистика: чтение талонов/код-меток/маркировки, контроль правил доступа, привязка результатов к заявкам.
- Производство и склад: визуальная идентификация, измерения, контроль дефектов и качества упаковки/маркировки.
Общие возможности серии SC6000 |
|---|
| Назначение | Машинное зрение: позиционирование, измерения, распознавание информации (OCR/коды), контроль дефектов/событий |
| Алгоритмы | Встроенная платформа VM + deep-learning; более 140 инструментов машинного зрения |
| Поддержка оптики/аксессуаров | Совместимость с C-mount объективами, внешней подсветкой и дисплеем/монитором |
| Сетевой интерфейс | GigE, разъём с резьбой |
| Разъёмы | M12: питание/сигналы/RS-232 (17-pin male) и расширение VGA/USB Host (17-pin female) |
Интерфейсы подключения и сигналов |
|---|
| Питание и I/O (разъём) | 17-pin M12 male: питание, I/O-сигналы, RS-232 |
| Расширение (разъём) | 17-pin M12 female: VGA ×1, USB Host ×1 |
| Встроенные индикаторы | PWR (питание), LNK (сеть), U1/U2, STS |
| Электропитание входных цепей, VDC | Диапазон входного напряжения 12…24 В DC |
Линейка моделей |
|---|
| Модель | Размер пикселя, мкм | Размер сенсора | Разрешение, px | Макс. частота, fps | Исполнение | Рекомендуемая оптика, мм | Маркировка |
|---|
| MV-SC6016M | 3.45 | 1/2.9" | 1408×1024 | 60 | Моно | 6 / 12 / 16 | A |
| MV-SC6016C | 3.45 | 1/2.9" | 1408×1024 | 60 | Цвет | 6 / 12 / 16 | A |
| MV-SC6050M | 3.2 | 1/1.7" | 2592×2048 | 40 | Моно | 8 / 12 / 16 | A |
| MV-SC6050C | 3.2 | 1/1.7" | 2592×2048 | 40 | Цвет | 8 / 12 / 16 | A |
| MV-SC6016M-00C-NNN | 3.45 | 1/2.9" | 1408×1024 | 60 | Моно | — | B |
| MV-SC6016C-00C-NNN | 3.45 | 1/2.9" | 1408×1024 | 60 | Цвет | — | B |
| MV-SC6050M-00C-NNN | 3.2 | 1/1.7" | 2592×2048 | 40 | Моно | — | B |
| MV-SC6050C-00C-NNN | 3.2 | 1/1.7" | 2592×2048 | 40 | Цвет | — | B |
| MV-SC6250M-00C-NNN | 3.45 | 1/1.45" | 2448×2048 | 30 | Моно | — | B |
