Серия GPWA08 - это переносные подкладные осевые весы-пэды, предназначенные для точного статического контроля массы и распределения нагрузки по колёсам/осям грузовых автомобилей, автопоездов и спецтехники. Система разворачивается на любой твёрдой площадке (асфальт/бетон/уплотнённое покрытие) без фундамента и стационарного монтажа: оператор раскладывает платформы, устанавливает заездные аппарели и выполняет взвешивание ось-за-осью с фиксацией результатов на индикаторе. По сути, это «мобильная замена» стационарных автомобильных весов там, где важны скорость запуска, переносимость и высокая повторяемость показаний.
Платформы выполнены из высокопрочного авиационного алюминиевого сплава с износо- и коррозионностойкой обработкой поверхности. В отличие от решений на «мостовых» датчиках, здесь применена компактная силовая схема: в основании платформы установлены сдвиговые тензодатчики - обычно 4 или 6 шт. в зависимости от типоразмера, что обеспечивает устойчивую работу при реальных нагрузках колеса и хорошую повторяемость при правильной установке на ровное покрытие. Дополнительно предусмотрены исполнения с аппарелью и без аппарели: это удобно для подбора комплекта под клиренс техники, тип шин и условия проезда/заезда.
По каналу передачи данных система может работать по кабелю или по радиоканалу. В проводной версии применён усиленный защитный пружинный рукав кабеля, рассчитанный на эксплуатацию на площадке, где возможен наезд колёс на линию связи. В беспроводных комплектациях используются индикаторы разных типов (кнопочные/сенсорные), что позволяет собрать решение под конкретный процесс: от простого статического контроля на КПП до расширенной схемы с архивированием, статистикой и печатью протоколов.
Серия GPWA08 ориентирована прежде всего на высокоточное статическое измерение. Для динамического режима (проезд на малой скорости) такие системы тоже применяются как оперативный контроль, но максимальная точность достигается именно при остановке оси на платформах и выдержке до стабилизации показаний.
Преимущества
- Точность и повторяемость для статического контроля
- Статический режим даёт 0,1–0,3% FS, что позволяет уверенно контролировать осевые нагрузки, развесовку и «честный» вес перед рейсом/отгрузкой при соблюдении условий установки.
- Мобильность без потери ресурса
- Пэды выполнены из авиационного алюминиевого сплава с защитной обработкой, а аппарели выполнены из прочной резины с противоскользящим рисунком и соединением, предотвращающим разъединение при эксплуатации.
- Выбор канала связи и удобство эксплуатации на площадке
- Можно применять проводную или беспроводную схему; для проводной версии предусмотрена усиленная защита кабеля, рассчитанная на работу в зоне проезда колёс.
- Масштабирование под задачу
- Индикаторы статического типа поддерживают подключение до 12 платформ, что позволяет строить решения не только «на ось», но и под расширенные схемы контроля нескольких осей/колёс.
Принцип работы
Статическое поосное взвешивание

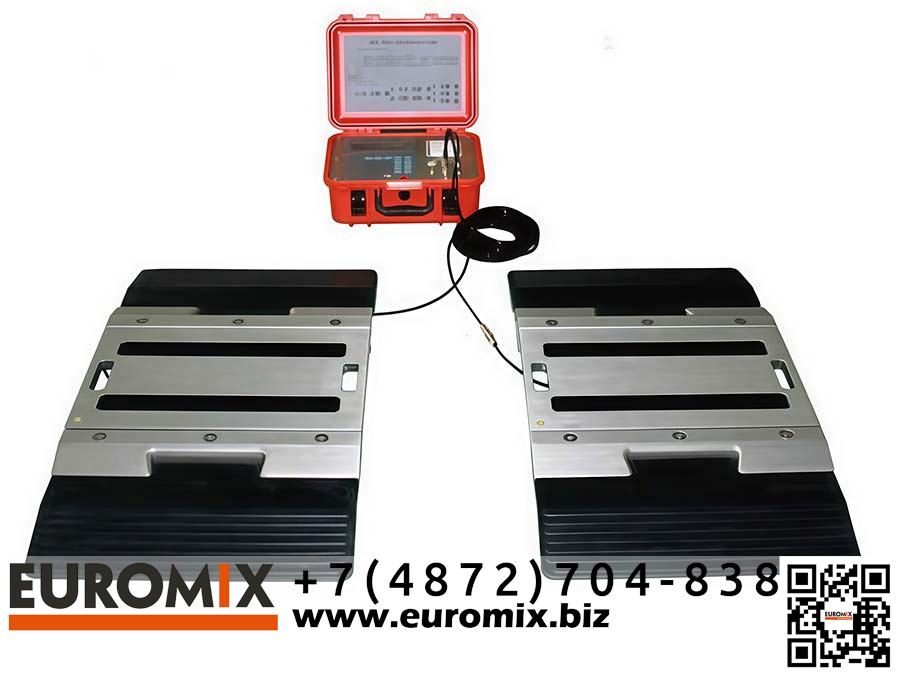

- На ровной площадке раскладываются две платформы под левое/правое колесо оси; при необходимости устанавливаются аппарели.
- Ось автомобиля заезжает на платформы и полностью останавливается.
- Нагрузка через силовую раму платформы передаётся на встроенные тензодатчики; индикатор суммирует сигналы, вычисляет массу колёс/оси и отображает значение.
- Операция повторяется для каждой оси. В зависимости от терминала результаты сохраняются в памяти и/или печатаются.
Низкоскоростной контроль «на проезде» (динамический, вспомогательный режим)
При движении на малой скорости (ориентир 5–10 км/ч) система может использоваться для быстрого контроля потока, но точность в этом режиме хуже статической и зависит от условий проезда.
Область применения
- КПП предприятий, склады, логистические терминалы: контроль перегруза и развесовки перед выездом.
- Строительные площадки, карьеры, инертные материалы: оперативная проверка самосвалов/спецтехники без стационарных весов.
- Производственные испытания и сервис: контроль массы/нагрузок по осям при настройке и тестировании техники.
- Муниципальные службы, контроль вывоза/перевозок: поосное измерение для предотвращения перегруза и аварийных режимов.

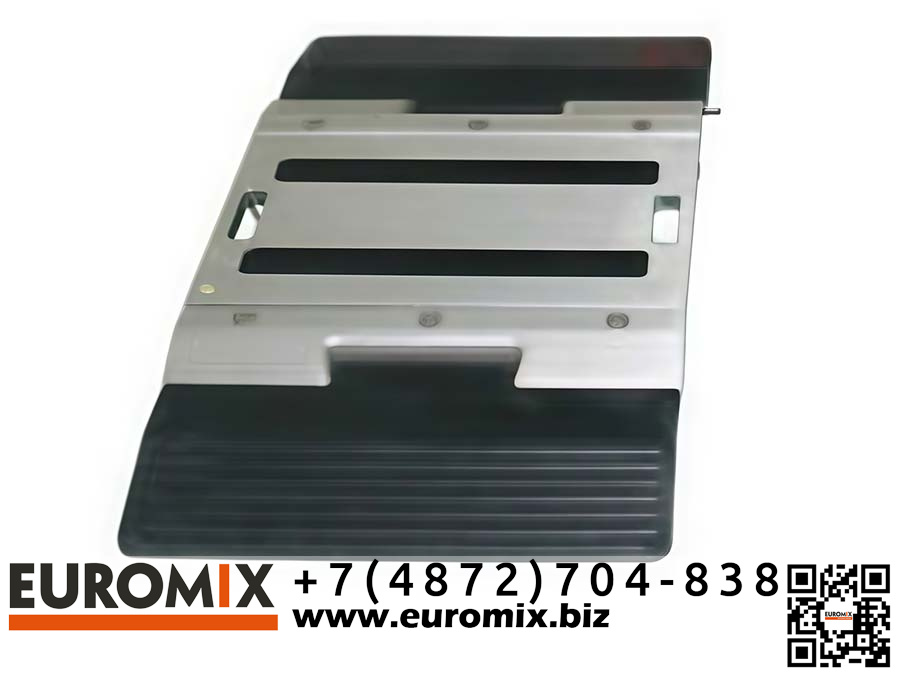

Платформы-пэды |
|---|
| Тип системы | Переносные подкладные осевые весы, статическое взвешивание повышенной точности |
| Канал передачи данных | Проводной или беспроводной |
| Исполнения платформ | С аппарелью и без аппарели |
| Материал платформ | Высокопрочный авиационный алюминиевый сплав; износо- и коррозионностойкая обработка поверхности |
| Габариты платформы (вариант А) | 500×400×58 мм |
| Габариты платформы (вариант B) | 720×450×58 мм |
| Габариты аппарели (для 500×400×58) | 500×300 мм |
| Габариты аппарели (для 720×450×58) | 720×330 мм |
| Диапазон нагрузки на 1 платформу (500×400×58) | 1–6 т |
| Диапазон нагрузки на 1 платформу (720×450×58) | 2–20 т |
| Точность в статике | 0,1–0,3% FS |
| Динамическая погрешность (при проезде 5–10 км/ч) | ≈ 3% FS (ориентир для режима 5–10 км/ч) |
| Конструкция датчиков | В основании платформы установлены 4 или 6 балочных тензодатчиков (на сдвиг) |
| Допустимая перегрузка | 120% FS |
| Предельная перегрузка (проектный ориентир) | 150% FS |
| Степень защиты | IP66 |
| Рабочая температура | −30…+80°C |
| Повторяемость | 0,05% FS |
| Изоляционное сопротивление | ≥ 5000 МОм (100 В DC) |
| Номинальный выход | 1,0 ± 0,1 мВ/В |
| Питание датчиков | 10 V |

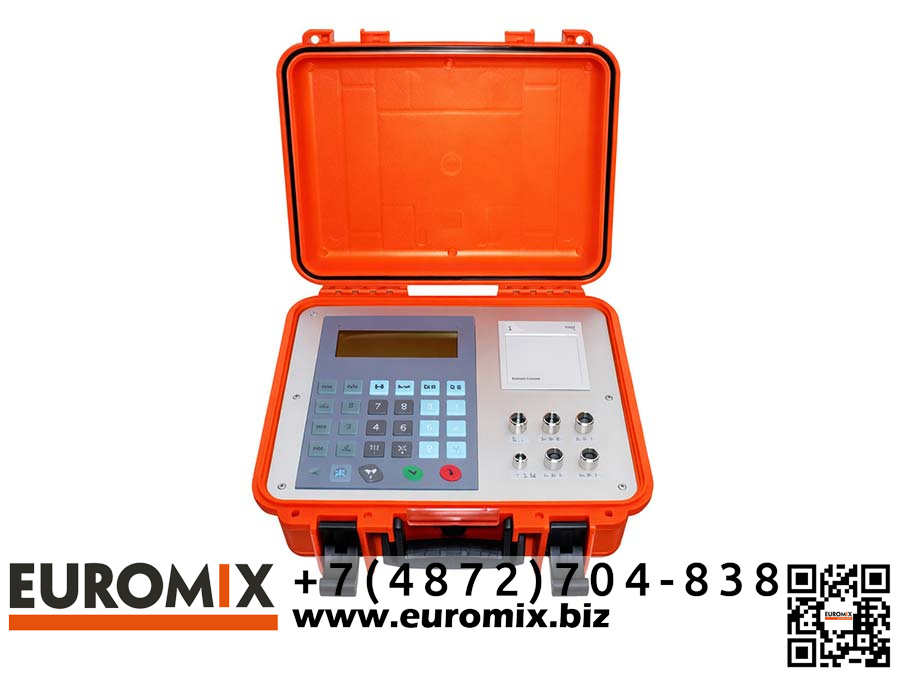

Индикаторы/терминалы |
|---|
| Параметр | Беспроводной индикатор (статический режим) с сенсорным экраном | Проводной статический индикатор |
|---|
| Назначение | Только статика; сенсорный интерфейс + мышь; статистика/поиск | Только статика; отображение/печать колёс/оси/итога; контроль АКБ; RTC; термопринтер |
| Подключение платформ | 4–12 платформ (статический режим) | до 12 платформ (статический режим) |
| Экран | 10.1" цветной сенсорный экран | Сенсорный + ЖК экран |
| Цена деления | 5 / 10 / 20 кг (опция) | — |
| Рабочая температура | −20…+80°C | 0…40°C |
| Питание | DC 11.1 В литиевая батарея | Встроенный АКБ 6 В/10 Ач свинцово-кислотный; питание от DC 7.5 В/1 A или 12 В/1 A |
| Интерфейсы | RS232 + USB | — |
| Принтер | Встроенный высокоскоростной энергосберегающий принтер | Встроенный термопринтер |
| Память/архив | До 200 000 записей (информация по ТС) | — |
| Разрядность АЦП | — | 24 бит |
| Частота дискретизации | — | 200 раз/с |
| Скорость обновления индикации | — | 12.5 раз/с |
| Потребление (без датчиков) | — | 70 мА (без печати, подсветка выкл.) / 1000 мА (при печати) |
