Экономичные автомобильные весы на U-образных балках для коммерческого учёта 20–120 т

Экономичные автомобильные весы на U-образных балках предназначены для стационарного взвешивания грузового автотранспорта при приёмке и отгрузке сырья и продукции. Решение применяется для коммерческого учёта и технологического контроля на складах, в логистике, на производстве, на карьерах и строительных площадках. Конструкция выполнена на продольных U образных силовых балках, что позволяет обеспечить рациональную стоимость владения при сохранении жёсткости платформы и стабильности измерений.

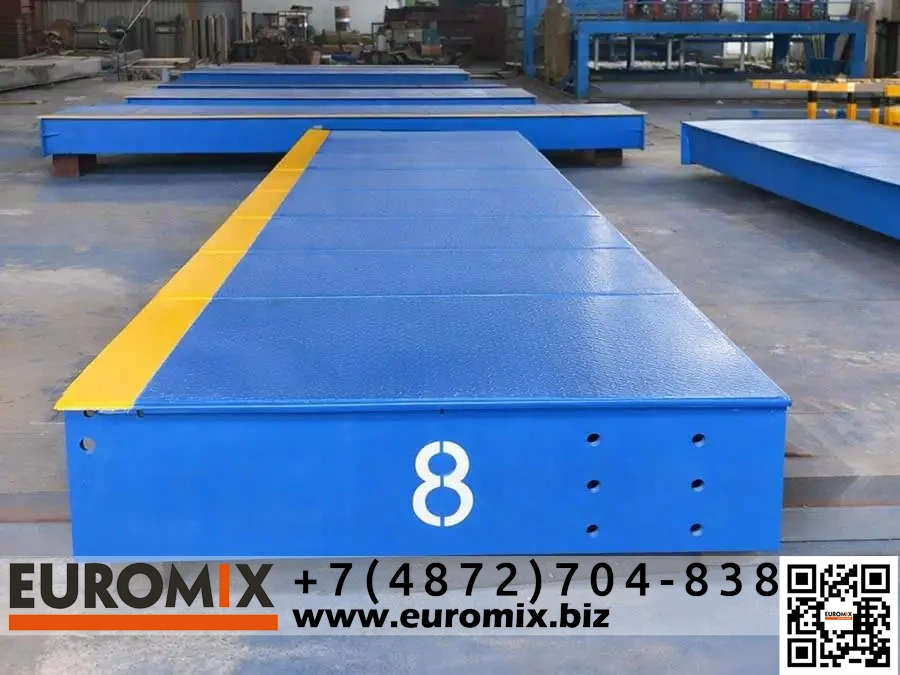

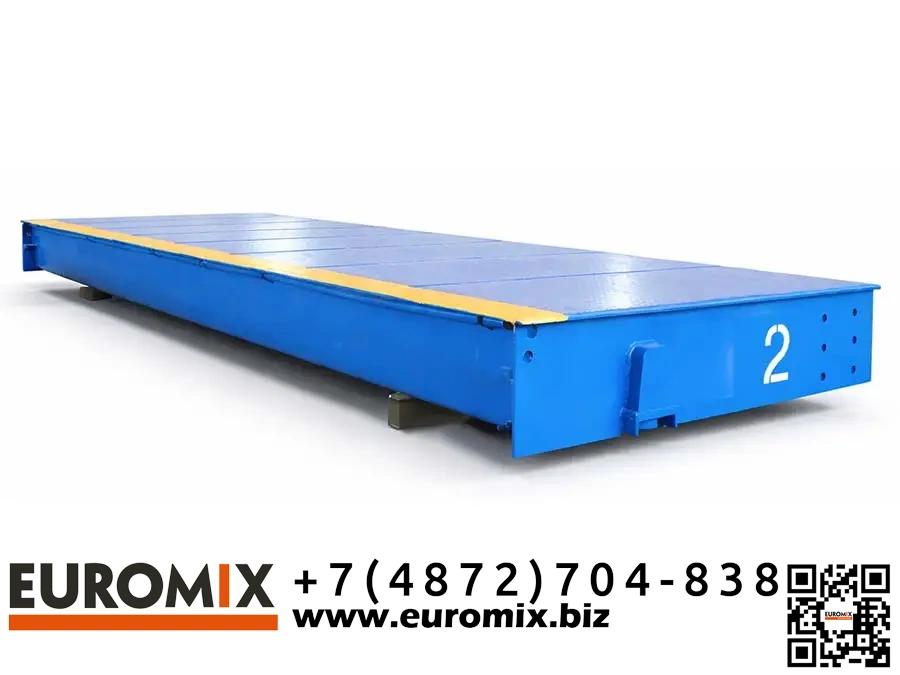

Платформа весов представляет собой металлическую секционную конструкцию, рассчитанную на ежедневную эксплуатацию в режиме регулярных циклов заезда и выезда. Нормируемая максимальная нагрузка включает типовые диапазоны 20, 30, 40, 50, 60, 80, 100, 120 тонн. Подбор нагрузки выполняется под фактический парк транспорта, включая одиночные грузовики, самосвалы, тягачи с полуприцепами и автопоезда.

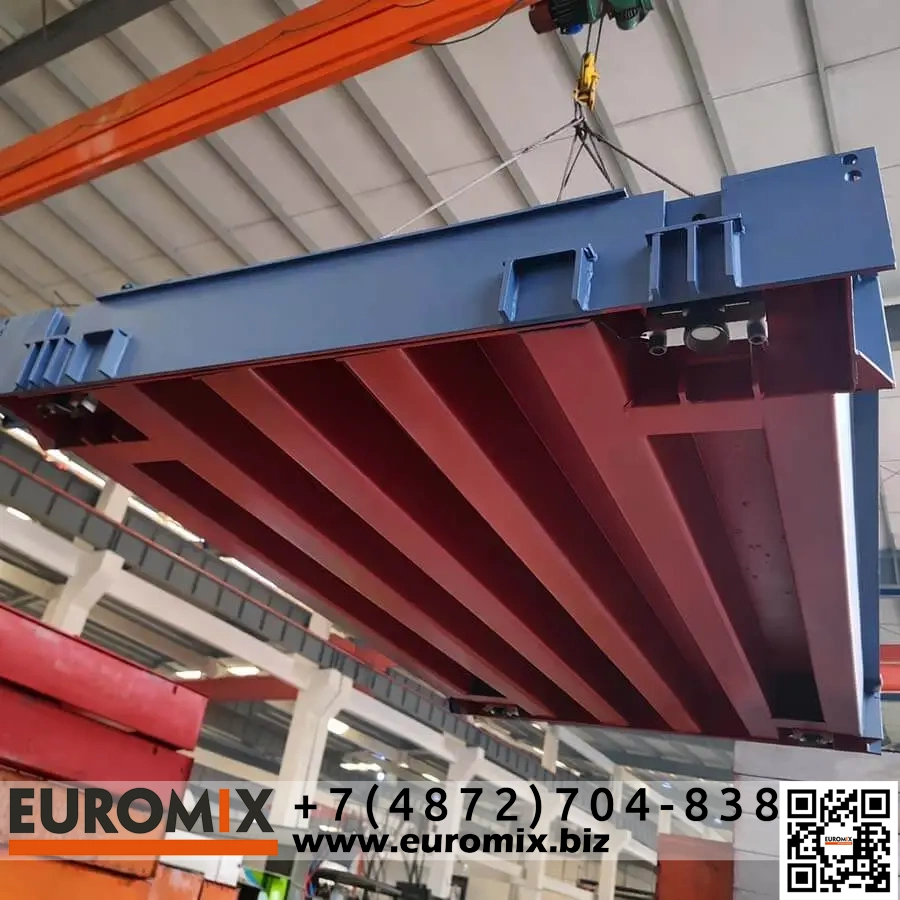

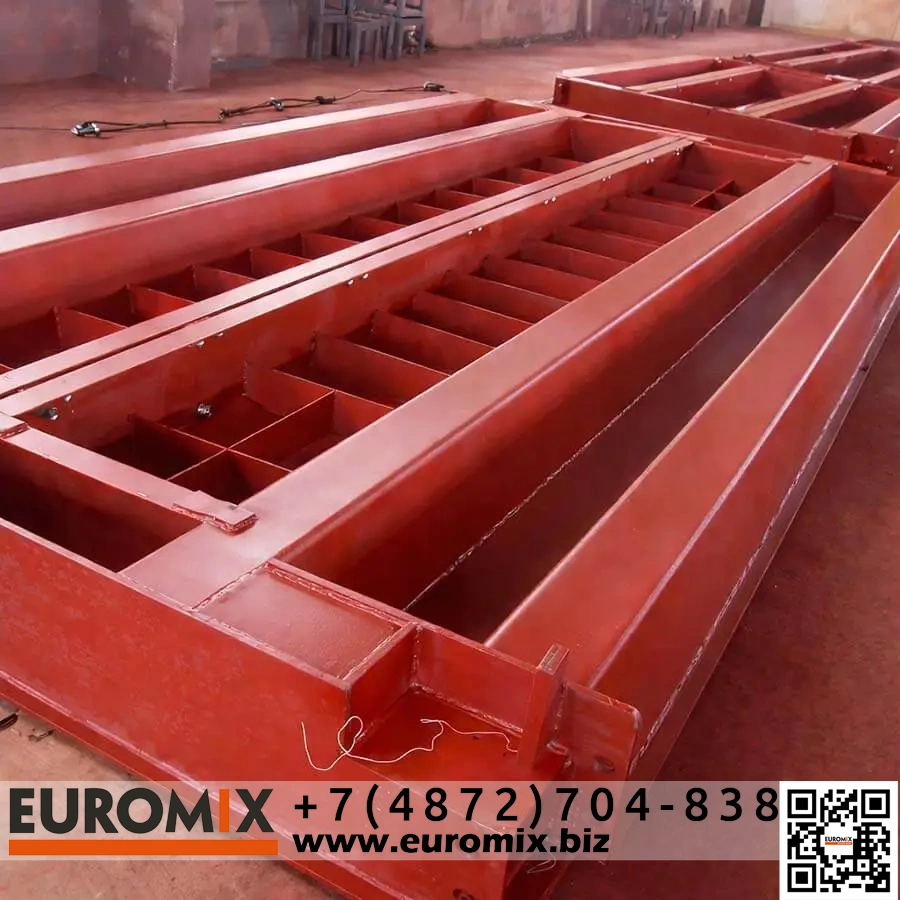

Несущая схема платформы построена на U-образных продольных балках. Применяется от 5 до 8 основных балок, что обеспечивает требуемую жёсткость, сопротивление кручению и устойчивость к боковым нагрузкам, возникающим при маневрировании автомобиля на платформе. Профиль U балки широко используется в отрасли для крупных платформ, поскольку обеспечивает удачное соотношение массы и жёсткости, а также поддерживает стабильную геометрию настила при многократных циклах нагружения.

Внутренняя полость силовой конструкции выполнена герметичной. Это снижает риск коррозии изнутри, особенно на открытых площадках с перепадами температуры и влажности. Дополнительно применяется промышленное лакокрасочное покрытие, рассчитанное на давление колёс, воздействие влаги и реагентов. При правильном основании и водоотводе такое исполнение повышает ресурс платформы и уменьшает потребность в частом восстановлении покрытия.

Измерительная часть строится на тензодатчиках с выбором степени защиты IP67 или IP68. Класс точности по статике Static Level III, что соответствует задачам коммерческого учёта при соблюдении регламента монтажа, калибровки и поверки. Номинал тензодатчиков по нагрузке подбирается по проекту и может составлять Ccell 10, 20, 30, 40 тонн.

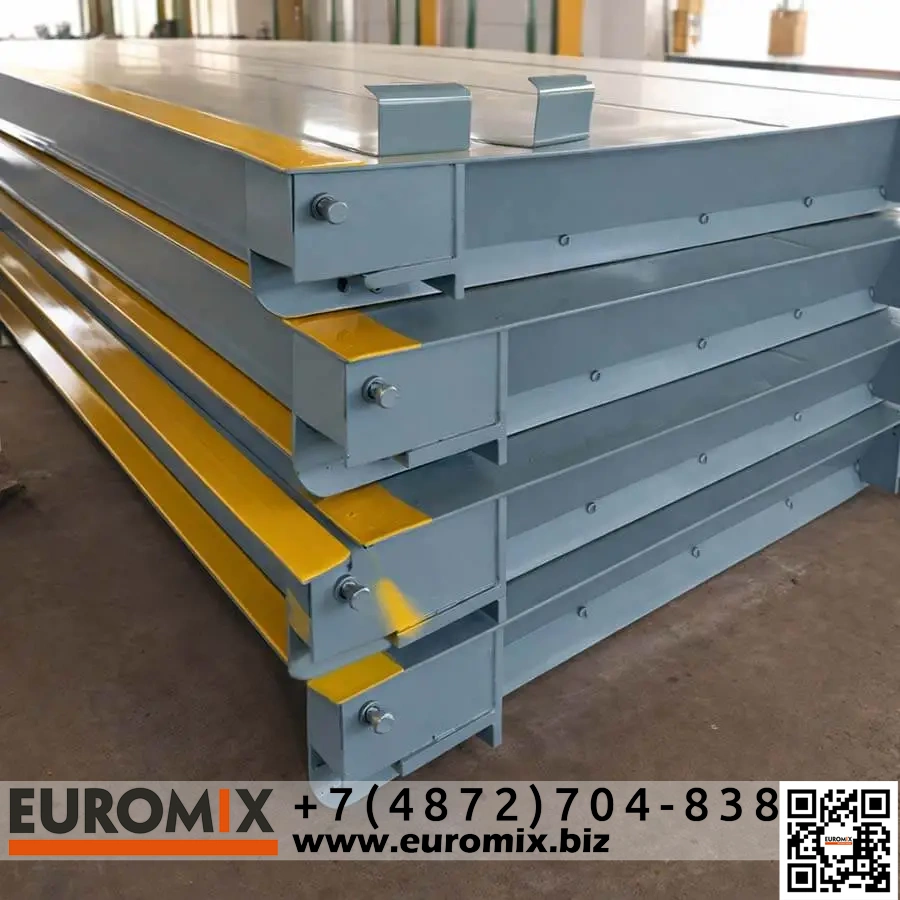

Платформа масштабируется по длине и ширине под условия площадки. Доступны типовые длины L 5, 5,5, 6, 7, 8, 9, 10, 11, 12, 14, 15, 16, 18, 20, 22, 24 метров и ширины W 2,5, 3,0, 3,2, 3,4, 3,5 метра. Компоновка может быть односекционной, двухсекционной, трёхсекционной, четырёхсекционной, пятисекционной и более. Модульность упрощает доставку на объект, монтаж и сервис, особенно при длинах 18–24 метра.

Для расширения функциональности весовой пост может оснащаться периферией и автоматикой. Применяются соединительная коробка тензодатчиков, принтер, табло крупной индикации, источник бесперебойного питания, компьютер, шлагбаум, детектор транспортного средства, светофор, сеть, фотофиксация, программное обеспечение захвата изображений, распознавание номерных знаков, видеонаблюдение. Это позволяет построить регламентированный пост, уменьшить влияние оператора и повысить прозрачность учёта.

Принцип работы

Автомобиль заезжает на платформу, и нагрузка от колёс через настил и силовой каркас передаётся на опорные точки с тензодатчиками. Тензодатчики преобразуют деформацию в измерительный сигнал, который поступает на весовой терминал или индикатор. В зависимости от комплектации измерительный сигнал может быть аналоговым или цифровым.

Для устойчивой работы в промышленной среде применяется корректная коммутация. Датчики подключаются через соединительную коробку, выполняется сведение каналов и при необходимости балансировка распределения нагрузки. Дополнительно устанавливаются средства защиты от импульсных перенапряжений, что снижает риск отказов при грозовой активности и помехах от силового оборудования.

Терминал обеспечивает стандартные операции учёта. Выполняются взвешивание брутто, установка тары, расчёт нетто, печать талона и сохранение записи. При подключении к программному обеспечению формируются отчёты по сменам, клиентам, номерным знакам, видам груза, а также обеспечивается архивирование и прослеживаемость операций.

При наличии автоматизации процесс становится регламентированным. Шлагбаум и светофор управляют проездом, детекторы фиксируют присутствие транспорта, камеры выполняют фото и видео контроль, распознавание номерных знаков связывает операцию с конкретным автомобилем. В результате уменьшается человеческий фактор и повышается прозрачность коммерческого учёта.

Преимущества

• U-образные продольные силовые балки в количестве 5–8 штук обеспечивают жёсткость и устойчивость к кручению и боковым нагрузкам при маневрировании транспорта на платформе. Это повышает стабильность геометрии настила и улучшает повторяемость показаний при циклическом нагружении.
• Герметизированная внутренняя полость и промышленное антикоррозионное покрытие снижают риск коррозии и увеличивают ресурс платформы при уличной эксплуатации. При правильно выполненном основании и водоотводе уменьшается потребность в частом ремонте покрытия.
• Класс точности Static Level III и выбор тензодатчиков со степенью защиты IP67 или IP68 формируют надёжную базу для коммерческого учёта.
• Модульная компоновка упрощает транспортировку, монтаж и сервис длинных платформ до 24 метров. Это снижает затраты на логистику и ускоряет ввод в эксплуатацию по сравнению с цельными конструкциями.
• Поддержка периферии и автоматизации позволяет построить весовой пост под ключ. Подключение табло, принтера, источника бесперебойного питания, камер, распознавания номерных знаков и управления проездом повышает пропускную способность и снижает влияние человеческого фактора.

Область применения

• Весы применяются на складах и логистических терминалах для приёмки и отгрузки, контроля брутто и нетто, ускорения документооборота и снижения потерь.
• На производственных предприятиях, включая цемент, инертные материалы, металл, химическую отрасль и сельхозпереработку, весы используются для учёта сырья и готовой продукции, а также для контроля отгрузки.
• На карьерах, стройках и в добыче весы применяются в тяжёлых условиях при высокой цикличности. Обеспечивается контроль перегруза и соблюдение нормативов по массе.
• В коммерческих весовых постах оборудование используется для платного взвешивания, отчётности, хранения архива операций и интеграции с системами контроля доступа и видеонаблюдением.
