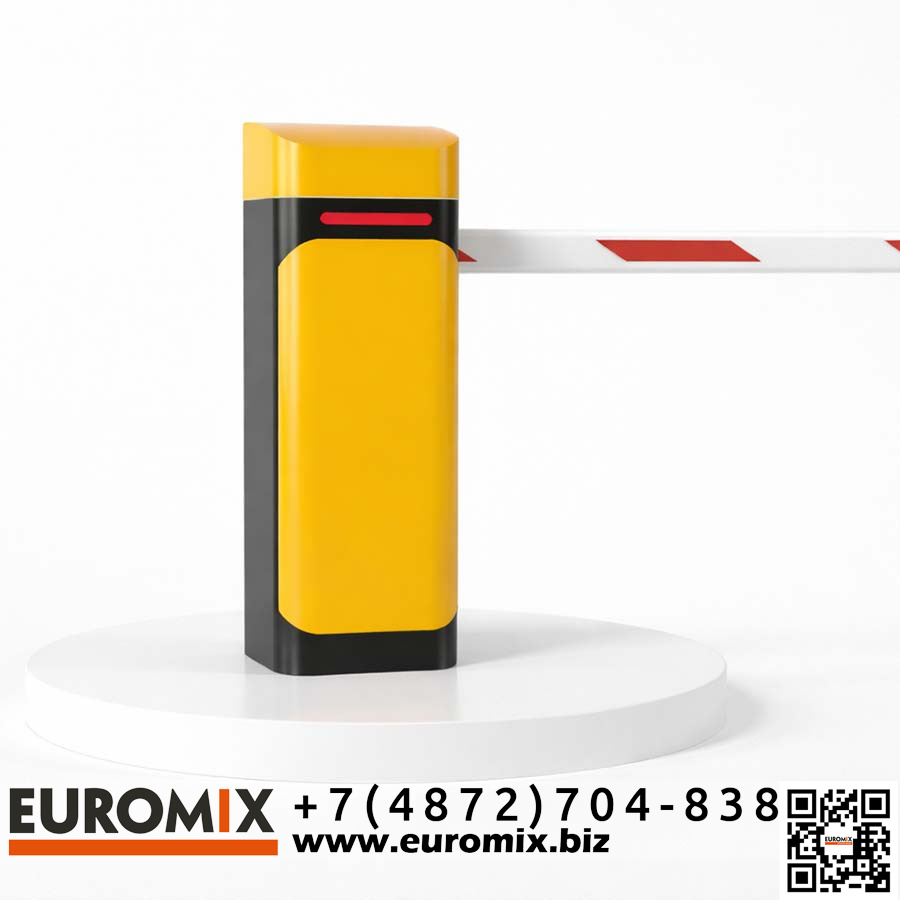

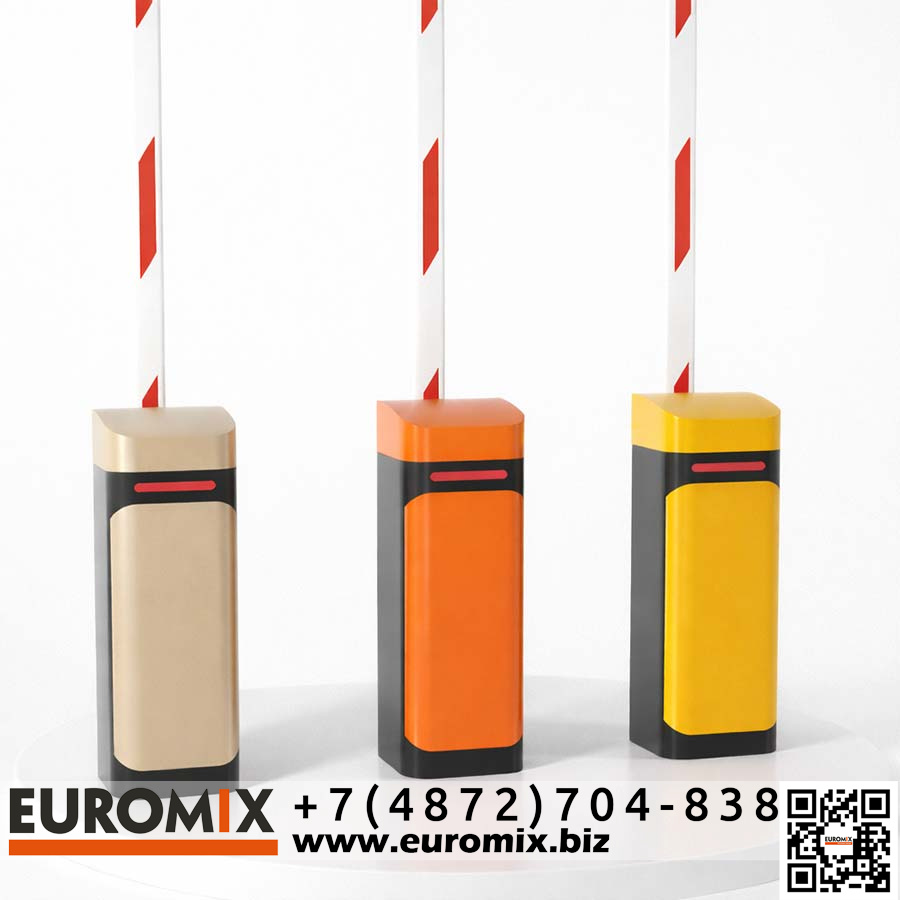

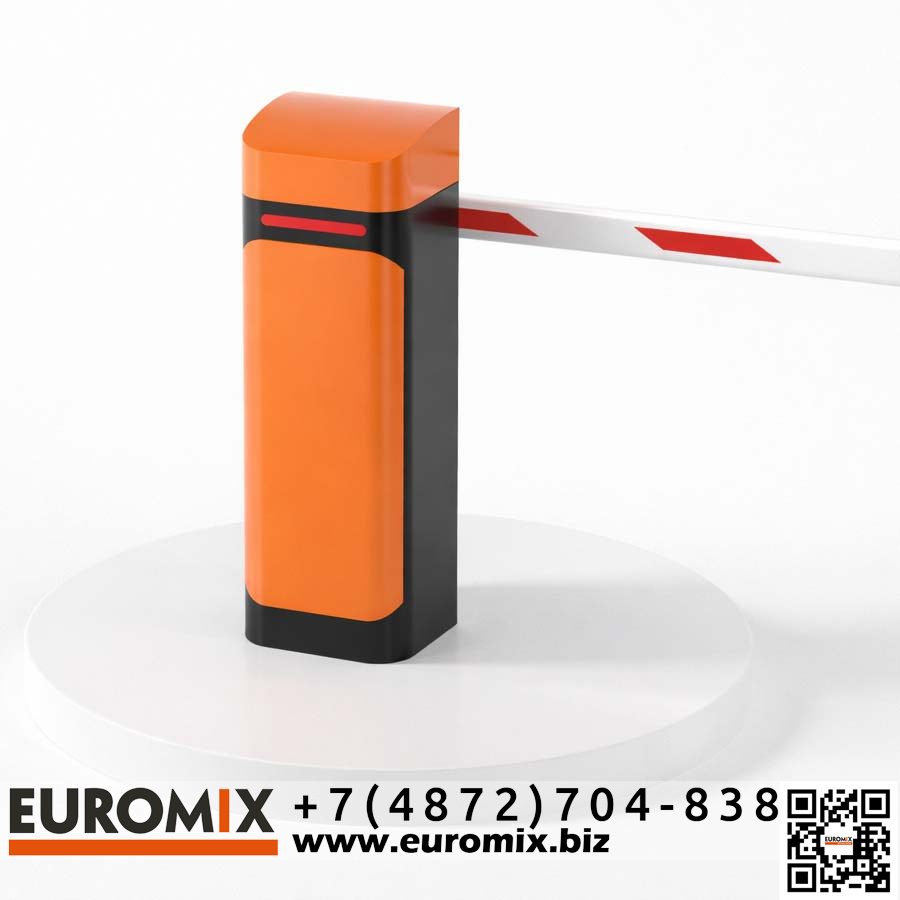

Автоматический шлагбаум для автомобильных весов и контрольно-пропускных пунктов TP-1008

Автоматический шлагбаум TP-1008 предназначен для управления въездом и выездом транспорта на охраняемых и технологических проездах. Оборудование применяется на парковках торговых и бизнес центров, на въездах жилых комплексов, на контрольно-пропускных пунктах предприятий, на складских и логистических площадках, а также на закрытых территориях, где требуется управляемый доступ и безопасное перекрытие проезда стрелой.

Шлагбаум TP-1008 является электромеханическим устройством с сервоприводом, рассчитанным на стабильную работу при регулярных циклах открывания и закрывания. Основным исполнительным элементом является поворотная стрела, которая поднимается и опускается по команде управления, перекрывая полосу движения. Длина стрелы может быть до 6 метров, что позволяет перекрывать стандартный проезд одной полосы. При правильном подборе стрелы и опорных элементов оборудование может применяться и на более широких проёмах с учётом требований к жёсткости и ветровой нагрузке.

Привод выполнен на базе сервомеханизма. Сервоприводная схема применяется в тех случаях, когда важны управляемая динамика движения, плавный запуск и остановка, точная фиксация крайних положений и повторяемость времени цикла. В типовой настройке время открывания и закрывания задаётся в диапазоне от 3 до 6 секунд. Такой диапазон является универсальным для парковок и контрольно пропускных пунктов, поскольку обеспечивает баланс между пропускной способностью, безопасностью движения и снижением ударных нагрузок на механические узлы.

Корпус тумбы рассчитан на наружную эксплуатацию и удобное обслуживание. Внутри тумбы размещены приводной узел, силовая часть и блок управления, доступ к которым обеспечивается через сервисные панели. Такая компоновка удобна для монтажа на подготовленное основание, как правило на бетонную плиту или тумбу с анкерным креплением, при этом критично обеспечить правильную геометрию установки стрелы и устойчивость основания.

Потребляемая мощность привода составляет 150 ватт, что упрощает питание и подбор электрической части в составе системы доступа. Для построения безопасной логики проезда предусмотрено подключение стандартных средств контроля зоны. Фотоэлемент контролирует наличие препятствия в зоне проезда, а магнитная петля фиксирует присутствие и прохождение автомобиля. Эти сигналы используются для блокировки закрывания при наличии препятствия, а также для корректного автозакрытия после проезда.

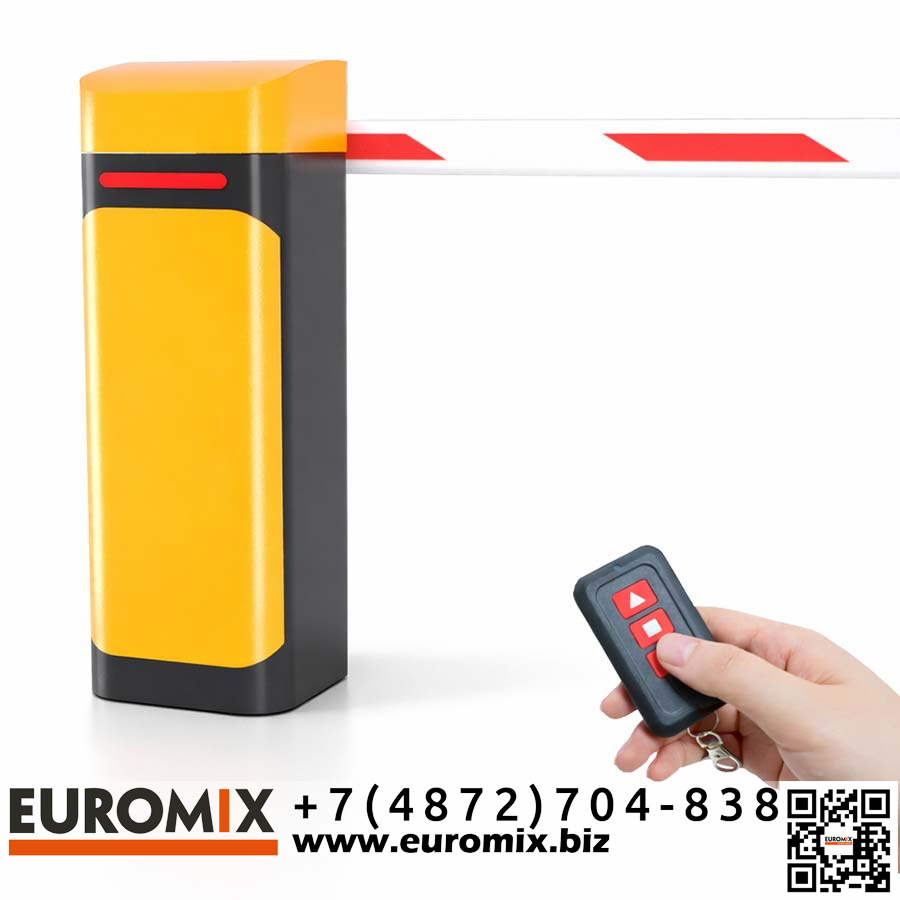

Шлагбаум TP-1008 проектируется как элемент системы управления проездом и может работать как в простом режиме от кнопки и пульта, так и в составе систем контроля доступа, включая интеграцию с радиочастотной идентификацией, с распознаванием номера и с контроллерами парковочной автоматики. Итоговая функциональность определяется выбранной схемой управления и комплектацией.

Принцип работы

Рабочий цикл начинается с получения команды на открытие. Команда поступает от кнопки поста охраны, от пульта дистанционного управления, от системы контроля доступа, от парковочного контроллера либо от управляющего реле. Контроллер формирует сигнал на сервопривод, после чего стрела перемещается в верхнее положение. Время движения задаётся настройкой и обычно находится в диапазоне 3–6 секунд.

Во время движения и перед закрыванием система контролирует зону проезда с помощью устройств безопасности. Фотоэлемент фиксирует наличие препятствия на линии проезда, а магнитная петля подтверждает наличие автомобиля в зоне контроля. При наличии объекта закрывание блокируется либо выполняется защитная логика, исключающая закрывание на автомобиль. После завершения проезда и освобождения зоны контроля система выполняет закрывание, сразу либо с задержкой, если включён режим автозакрытия.

Для эксплуатации на объекте также предусматриваются аварийные режимы обслуживания, включая сервисный доступ к тумбе и возможность ручного управления в рамках выбранной комплектации. Это необходимо для регламентного проезда при нештатных ситуациях, включая перебои электропитания и обслуживание узлов.

Преимущества

• Сервоприводная кинематика обеспечивает управляемое движение стрелы, плавный запуск и остановку, повторяемое время цикла и точную фиксацию положений. Это повышает предсказуемость работы на объекте и снижает ударные нагрузки на механизм при корректной настройке.
• Длина стрелы до 6 метров позволяет перекрывать большинство стандартных въездов одной полосы. Возможность подбора стрелы и параметров движения упрощает адаптацию под конкретный проезд и требования безопасности.
• Подключение фотоэлемента и магнитной петли формирует базовую систему безопасности. Фотоэлемент исключает закрывание при наличии препятствия, магнитная петля подтверждает присутствие автомобиля и используется для корректной логики автозакрытия. Это снижает риск удара стрелой по автомобилю и повышает безопасность проезда.
• Потребляемая мощность 150 ватт упрощает электропитание и интеграцию в системы доступа и охраны. Компактные габариты тумбы и масса 40 килограммов упрощают монтаж и обслуживание, при этом сохраняется необходимая устойчивость при правильном основании и анкеровке.

Область применения

• Шлагбаум применяется на парковках торговых центров, бизнес центров и жилых комплексов, включая паркинги с контролируемым доступом и автоматизированные въезды.
• Оборудование применяется на контрольно-пропускных пунктах предприятий, на складских и логистических комплексах, на технологических проездах и на закрытых территориях, где требуется управляемый проезд и контроль доступа.
• Шлагбаум подходит для въездов с регулярным потоком транспорта, включая платные проезды и инфраструктурные узлы, где важны стабильная работа и безопасность зоны проезда.
