Светодиодное дублирующее весовое табло предназначено для удаленного отображения текущих показаний массы, которые формирует основной весовой терминал автомобильных или железнодорожных весов. Табло устанавливается на въездах и выездах весовых постов, на пунктах контроля, в зонах погрузки и выгрузки, на складах и терминалах, где водителю, оператору погрузчика или диспетчеру необходимо видеть значение веса с расстояния без подхода к индикатору в операторской. Применение табло повышает дисциплину взвешивания, снижает количество ошибок при фиксации массы и ускоряет пропуск транспорта за счет того, что результат сразу виден всем участникам процесса.

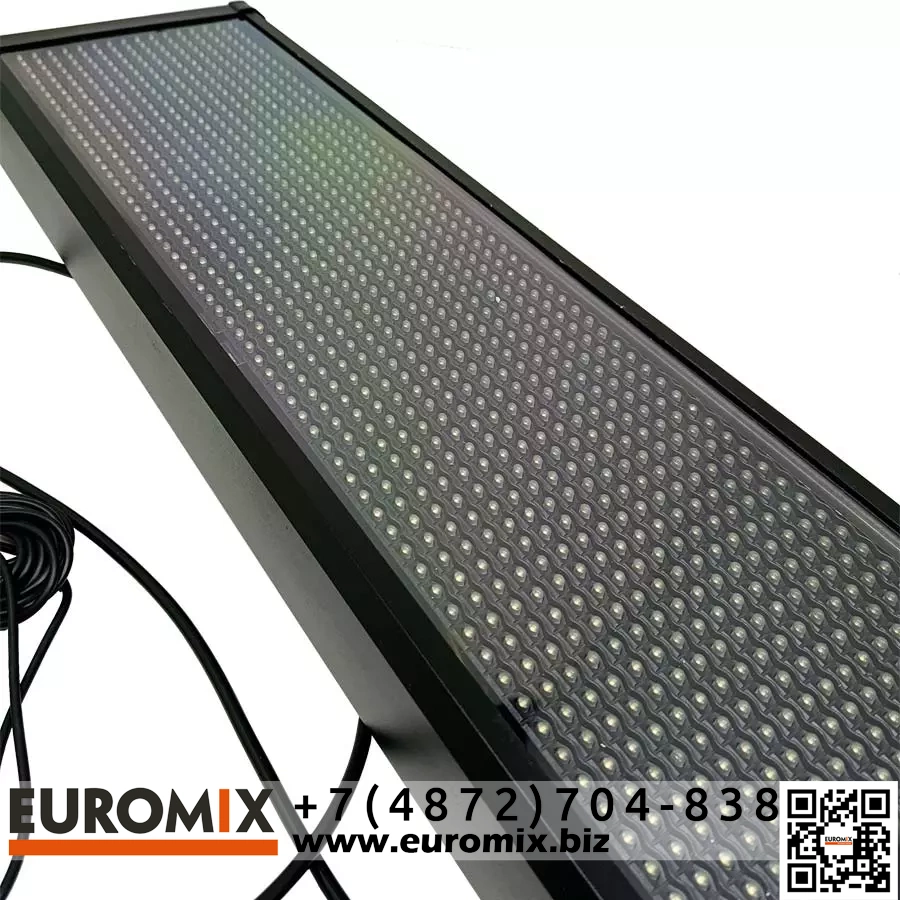

Конструктивно табло выполнено в виде металлического корпуса с фронтальной светодиодной матрицей. Формат отображения рассчитан на типовые задачи весовых постов и включает шестизначную цифровую индикацию массы с возможностью отображения единиц измерения. Яркость светодиодов обеспечивает читаемость в условиях дневного освещения, что позволяет использовать табло как в помещении, так и на открытых площадках при правильном выборе высоты цифры и места монтажа.
Подключение табло выполняется по последовательным интерфейсам связи, которые применяются в весовом оборудовании. На практике такие устройства подключают к весовому индикатору по интерфейсу РС 232 или РС 485 напрямую либо через преобразователь протокола, если формат данных терминала отличается от стандартного. На корпусе предусмотрен разъем типа Д суб девять контактов для подключения линии передачи данных, а также кабельный ввод для питания и коммутации.
Линейка типоразмеров позволяет подобрать табло по условиям видимости. Чем больше высота символа, тем комфортнее считывание значения веса на расстоянии. Для ориентирования при подборе принято считать, что для высоты цифры около 60 мм читаемость достигает примерно 30 метров, а для высоты цифры около 100 мм читаемость достигает примерно 40 метров, при этом на фактическую дальность сильно влияют освещенность, угол обзора и расположение табло относительно водителя.
Преимущества
- Высокая читаемость показаний массы на расстоянии. Крупная светодиодная индикация позволяет видеть результат водителю и оператору без подхода к операторской, ускоряет процесс взвешивания и снижает ошибки при фиксации данных.
- Совместимость с весовыми терминалами. Подключение по последовательным интерфейсам РС 232 или РС 485 позволяет интегрировать табло с большинством индикаторов автомобильных и железнодорожных весов при корректном выборе протокола обмена.
- Выбор по условиям видимости. Наличие пяти типоразмеров позволяет подобрать высоту цифры и габариты табло под помещение, навес или открытую площадку, а также под разные расстояния обзора.
- Удобство интеграции в весовой пост. Табло дополняет автоматизацию весовой. В составе поста может работать совместно со шлагбаумом, светофором, системой видеонаблюдения и программным обеспечением учета.
- Снижение спорных ситуаций. Водитель видит значение веса напрямую, что уменьшает количество разногласий и повышает прозрачность процесса.
Принцип работы
- Основной весовой терминал принимает сигнал от тензометрических датчиков весов, выполняет цифровую обработку и вычисляет массу, а также дополнительные признаки, например брутто или нетто и единицы измерения.
- Терминал передает текущее значение веса по последовательному интерфейсу связи РС 232 или РС 485 на дублирующее табло. Передача выполняется в виде строки данных или кадра протокола.
- Контроллер табло принимает данные, выделяет значение массы и формирует отображение на светодиодной матрице. В зависимости от настроек может отображаться знак, ведущие нули, единицы измерения и режим брутто или нетто.
- При изменении массы или при стабилизации показаний терминала табло обновляет индикацию синхронно с основным индикатором.
Рекомендации по подбору и установке
Для корректного выбора модели рекомендуется учитывать расстояние от точки считывания до табло, высоту расположения глаз водителя и угол обзора. Для помещений и операторской обычно достаточно H3 или H5. Для зоны проезда и площадки ожидания чаще выбирают H7. Для уличных весовых постов с обзором с кабины на расстоянии лучше применять H10 или H14. При наружной установке рекомендуется предусмотреть козырек от прямого солнечного света и осадков, а также правильное заземление и защиту линии связи при длинных трассах.
Область применения
- Автомобильные весы стационарные и модульные, весовые посты на контрольно пропускных пунктах и на отгрузке.
- Железнодорожные весы, участки выгрузки и погрузки, технологические площадки с учетом массы.
- Склады, логистические терминалы, карьеры, бетонные узлы, площадки инертных материалов, где требуется визуальный контроль массы в зоне движения транспорта.
- Модернизация существующих весов. Установка табло как выносного индикатора без замены основной измерительной части.
Технически характеристики
| Модель | Высота цифры, H, мм | Габариты корпуса, мм | Рекомендуемое применение |
|---|
| H3 | около 30 | 440×210 | Помещение, пост оператора, локальная индикация рядом с весовой |
| H5 | около 50 | 540×210 | Помещение или навес, небольшие дистанции обзора |
| H7 | около 70 | 680×210 | Проезд, зона ожидания, средние дистанции обзора |
| H10 | около 100 | 1050×310 | Открытая площадка, дальний обзор, ориентир до 40 м при достаточной яркости |
| H14 | около 140 | 1360×390 | Крупноформатное табло для больших расстояний и высокой посадки техники |
| Параметр | Значение |
Индикация и отображаемые данные |
| Тип индикации | Светодиодная матрица, светодиодная индикация, читаемая при дневном освещении |
| Разрядность | Шестизначная цифровая индикация массы, отображение единиц измерения при необходимости |
| Отображаемые данные | Масса брутто, масса нетто, единицы измерения килограмм или фунт, зависит от формата данных основного терминала |
| Угол обзора | Широкий угол обзора, типовые промышленные значения до 120° в зависимости от оптики и рассеивателя |
| Дистанция считывания ориентир | Около 60 мм до 30 м, около 100 мм до 40 м, зависит от условий освещенности и яркости |
Интерфейсы и подключение |
| Интерфейс связи | Последовательный интерфейс связи с весовым терминалом |
| Поддерживаемые интерфейсы | RS-232 и или RS-485, определяется совместимостью с весовым терминалом и схемой подключения |
| Разъем данных | Разъем Д-суб девять контактов для подключения линии передачи данных |
| Монтаж | Настенный монтаж, монтаж на стойку, установка на кронштейн, применение козырьков и защитных элементов для уличной установки |
Электропитание и условия эксплуатации |
| Питание | Постоянный ток 12–24 В или питание переменного и постоянного тока, подбирается под объект и исполнение |
| Температура эксплуатации | Типовые диапазоны для промышленных табло до −40…+60 °C, зависит от исполнения |
| Защита корпуса | Для уличного применения применяются влагозащищенные исполнения уровня IP67 или аналогичные, зависит от корпуса и герметизации |
