Объемный дозатор воды с насосом относится к дозаторам жидкости скоростного действия и предназначен для дозирования воды и жидкой добавки в смесительный агрегат по приготовлению бетона. Дозаторы воды, преимущественно, используются в составе бетоносмесительных узлов. Дозаторы могут применяться в различных отраслях промышленности: химической, строительной и других. Дозатор воды реализован на базе вихревых насосов, установленных на металлической площадке, и объединяет в себе набор запорно-контрольных элементов, установленных в двух магистралях. Каждая магистраль состоит из нескольких основный элементов, объединенных последовательно в единые магистрали.
Дозатор воды реализован на базе вихревого насоса, установленного на металлической площадке, и объединяет в себе набор запорно-контрольных элементов, объединенных последовательно в единую магистраль.
Основными функциональными элементами дозатора являются:
- вихревой насос, предназначенный для забора воды из расходной емкости или водопровода, и подачи ее по выгрузной магистрали;
- водосчетчик с импульсным выходом, предназначенный для учета расхода жидкости, проходящей по выгрузной магистрали, и передачи соответствующего количества импульсов на контроллер системы управления бетоносмесительным узлом;
- электромагнитный соленоидный клапан, предназначенный для управления подающей (выгрузной) магистралью.

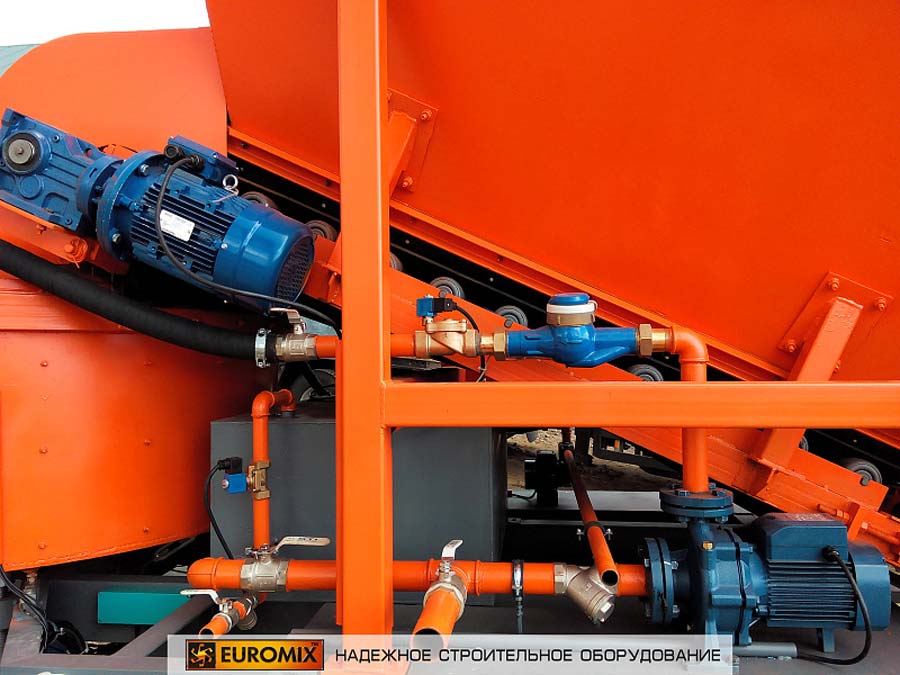

На входе в насос установлен фильтр грубой очистки, предназначенный для очистки жидкости от твердых частиц, а также размещен загрузочный патрубок, к которому через шланг подсоединяется расходная емкость жидкости или водопровод. На выходе из насоса установлены последовательно: водосчетчик, электромагнитный клапан, обратный клапан и выгрузной патрубок, который должен соединяться со смесителем при помощи шланга.
В качестве агрегата, перекачивающего жидкость, используется вихревой насос фирмы Pedrollo. В качестве устройства, информирующего о количестве дозируемой воды, используется водосчетчик с импульсным выходом ZENNER, передающий сигналы на логический модуль (контроллер) шкафа системы управления. Роль автоматического запорного элемента выгрузной магистрали выполняет соленоидный электромагнитный клапан TORK, предназначенный для управления системой дозирования.
| | Объемный дозатор воды с насосом на 300 л/мин | Объемный дозатор воды с насосом на 500 л/мин |
|---|
| Производительность, до, л/мин | 300 | 500 |
|---|
| Дискретность дозирования, л | 1 |
|---|
| Электрическое питание, В/Гц | 380/50 |
|---|
| Номинальная мощность насоса, кВт | 2,2 |
|---|
| Диаметр ерша загрузочного патрубка, мм | 60 |
|---|
| Диаметр ерша выгрузного патрубка, мм | 48 |
|---|
| Габаритные размеры (Д×Ш×В), мм | 800×400×1100 |
|---|
| Масса изделия, до, кг | 50 |
|---|
