Краткое описание работы бетонного завода EUROMIX CROCUS 8/300
Мобильный бетонный завод EUROMIX 8/300 производства ЗАВОДА EUROMIX предназначен для приготовления бетонов различных марок, согласно заданной рецептуры бетонной смеси, на основе цемента, инертных заполнителей, воды и жидких добавок.

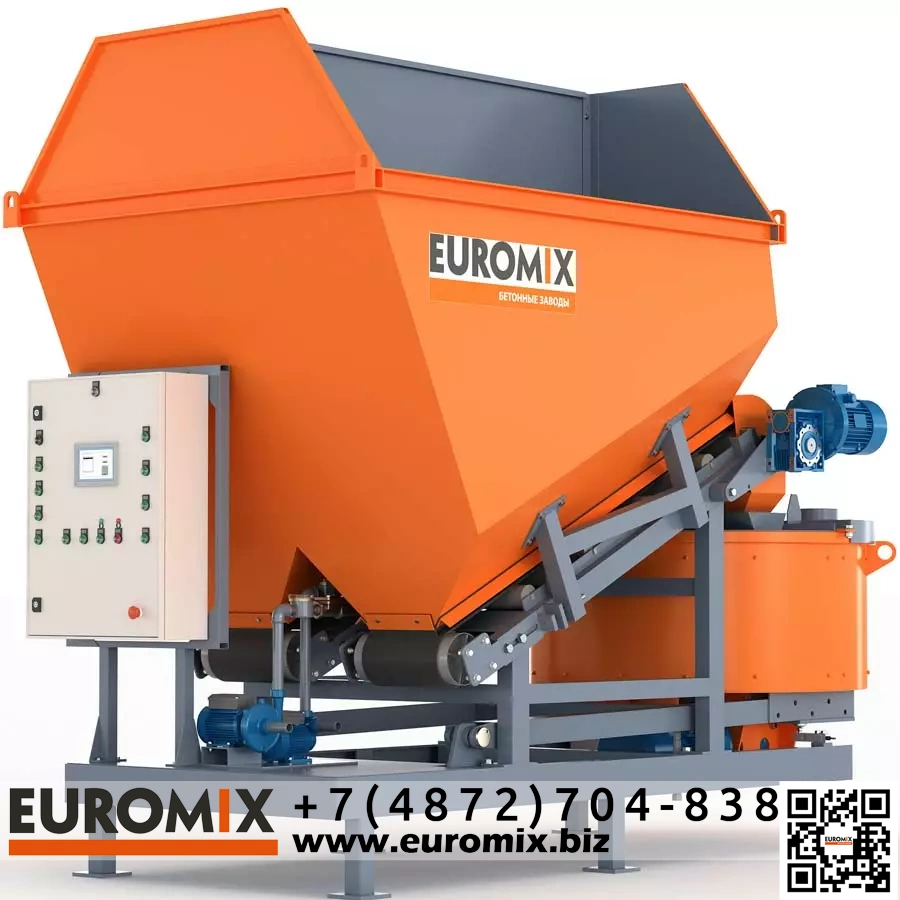

Мобильный бетонный завод EUROMIX 8/300 смонтирован на единой раме, и состоит из следующих основных узлов:
- двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями;

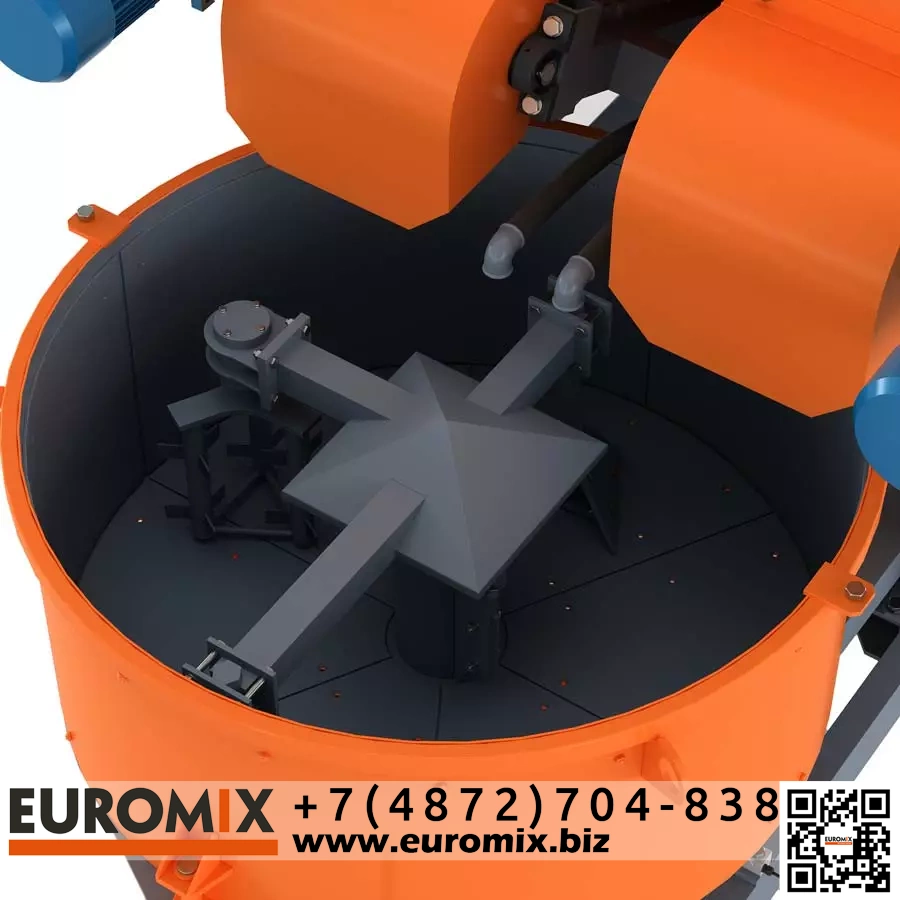

- смесительный узел на базе бетоносмесителя EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР роторно-планетарного типа;
- поточный дозатор воды ПОТОК 150.

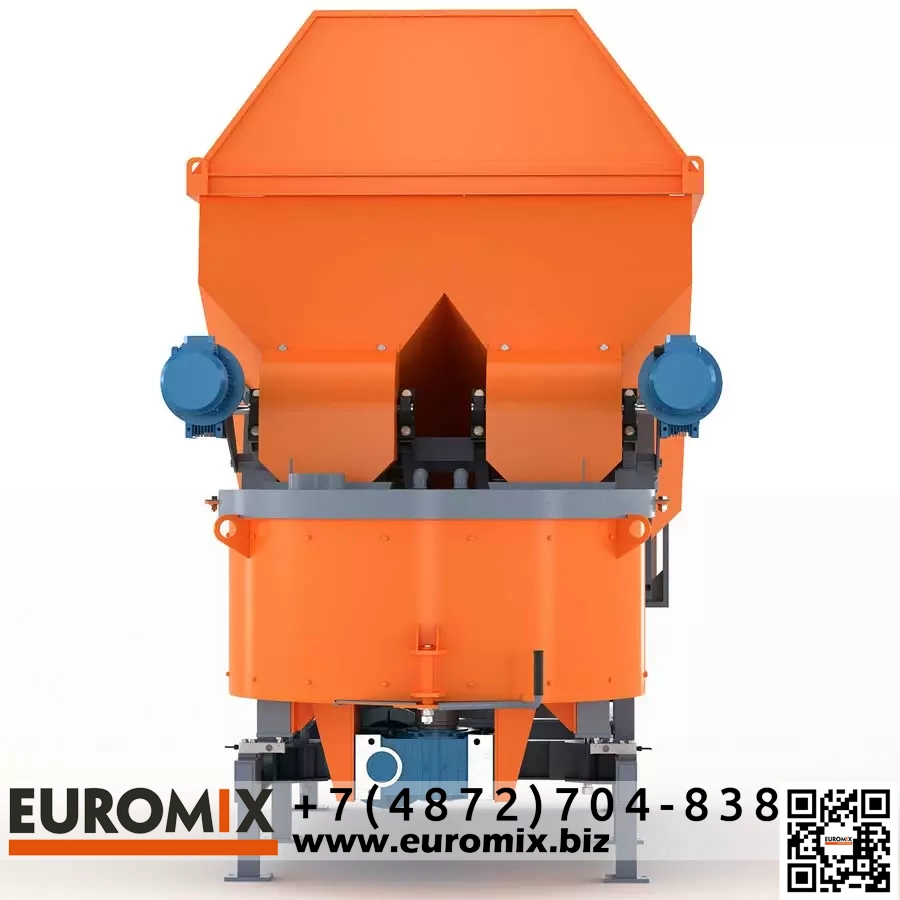

Двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями серии ЛК предназначен для загрузки поочередно песка и щебня в бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР в процессе дозирования. Загрузка песка и щебня в соответствующие секции бункера производится фронтальным погрузчиком. Взвешивание компонентов в процессе дозирования осуществляется поочередно при помощи тензометрических датчиков веса, на которых установлен бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР.

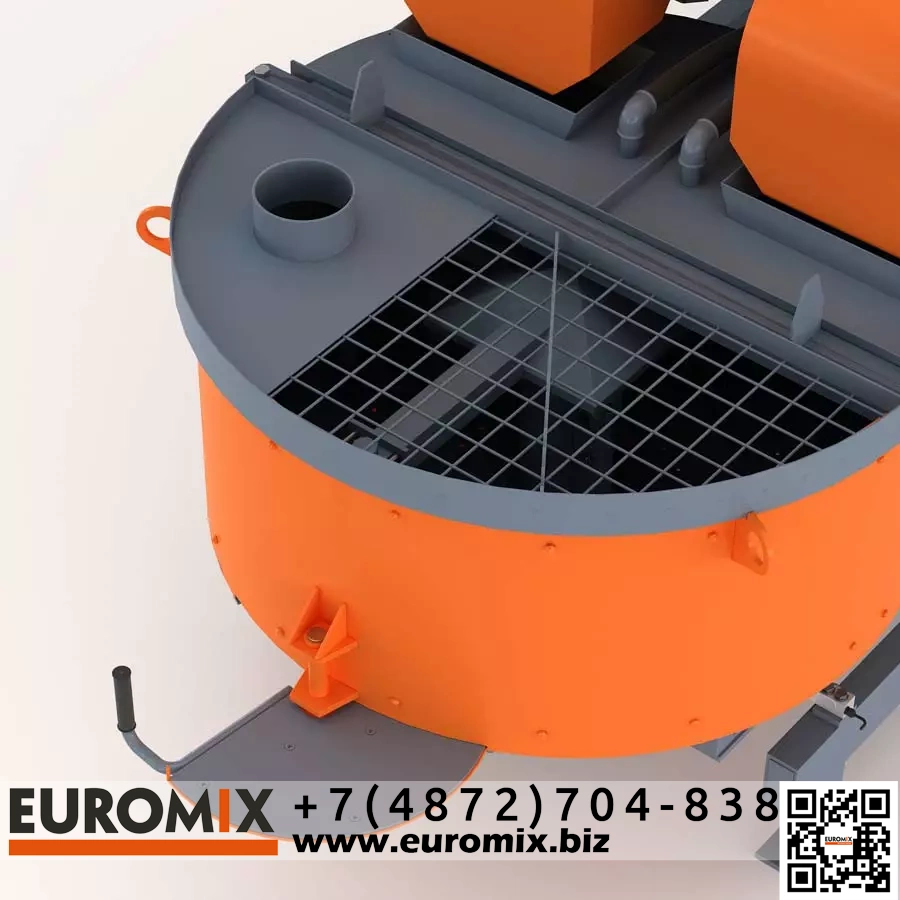

Смесительный узел представляет собой бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР установленный на тензометрических датчиках веса, и предназначен для взвешивания сыпучих компонентов в процессе дозирования, а также перемешивания компонентов и выгрузки готовой смеси в модуль подачи бетонной смеси.
Поточный дозатор воды ПОТОК 150 представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана, и предназначен для дозированной подачи воды.
Поточный дозатор жидкой добавки ПОТОК 30 представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана, и предназначен для дозированной подачи жидкой добавки.
Функционирование всех механизмов и систем, а также работа мобильного бетонного завода EUROMIX 8/300 в целом, осуществляется в автоматическом режиме, согласно алгоритма, описанного ниже, и рецептуры смеси, заданных в контроллере системы автоматизированного управления, входящей в комплект поставки мобильного завода EUROMIX 8/300. В процессе работы, бункеры оперативного хранения инертных, а также емкости с цементом и жидкими компонентами, должны быть наполнены.
1. В начале цикла производится дозирование компонентов смеси: инертных материалов, цемента, воды и добавки последовательно друг за другом.
1.1 Инертные заполнители (щебень и песок) ленточными питателями поочередно загружаются в бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР, на котором производится непрерывное взвешивание компонентов. При наборе значения веса каждого компонента, согласно заданной рецептуры, ленточные питатели отключаются.
1.2 Цемент при помощи винтового конвейера (шнека) дозировано загружается в бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР, в котором производится непрерывное взвешивание материала. При наборе значения веса, согласно заданной рецептуры, винтовой конвейер (шнек) выключается и загрузка прекращается.
1.3 Вода и жидкая добавка при помощи поточных дозаторов серии ПОТОК загружаются в бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР одновременно, т.к. способ дозирования скоростной поточный. Водосчетчик отсчитывает пройденный объем, и в необходимый момент, контроллер отключает подачу.
2. В процессе загрузки производится предварительное перемешивание компонентов. После загрузки всех компонентов в бетоносмеситель EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР, начинается отсчет времени окончательного перемешивания.
3. По завершении отсчета времени окончательного перемешивания, открывается выгрузной затвор бетоносмесителя EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР, и готовая смесь при помощи ленточного транспортера ЛК подачи бетонной смеси поступает в автомиксер.
Выгрузной затвор бетоносмесителя EUROMIX 610.300 ЗОЛОТОЙ АКТИВАТОР закрывается, и начинается дозированная загрузка инертных заполнителей.
ЦИКЛ ПОВТОРЯЕТСЯ заданное количество раз.
За один цикл производится 0,2 м³ бетона (раствора). Средняя продолжительность цикла, в зависимости от рецептуры смеси, начиная со второго замеса, занимает 90 секунд. При этом, производительность мобильного завода EUROMIX 8/300 составляет до 8 м³/час.
| Бетоносмеситель | роторно-планетарный |
| Бункера | 2×1,5 м³ |
| Установленная мощность | до 16,5 кВт |
| Масса | 1400 кг |
| Бетоносмеситель роторного типа EUROMIX 610.300 Золотой активатор | Бетоносмеситель предназначен для приготовления строительных смесей различной жесткости и подвижности с крупностью заполнителя до 40 мм и насыпной плотностью до 2 т/м³- Производительность – до 8 м³/ч
- Объем емкости – 0,3 м³
- Объем готовой смеси по выгрузке – 0,2 м³
- Электродвигатель 7,5 кВт
|
|---|
| Бункеры инертных материалов | Два бункера инертных материалов объемом 1,5 м³ каждый |
|---|

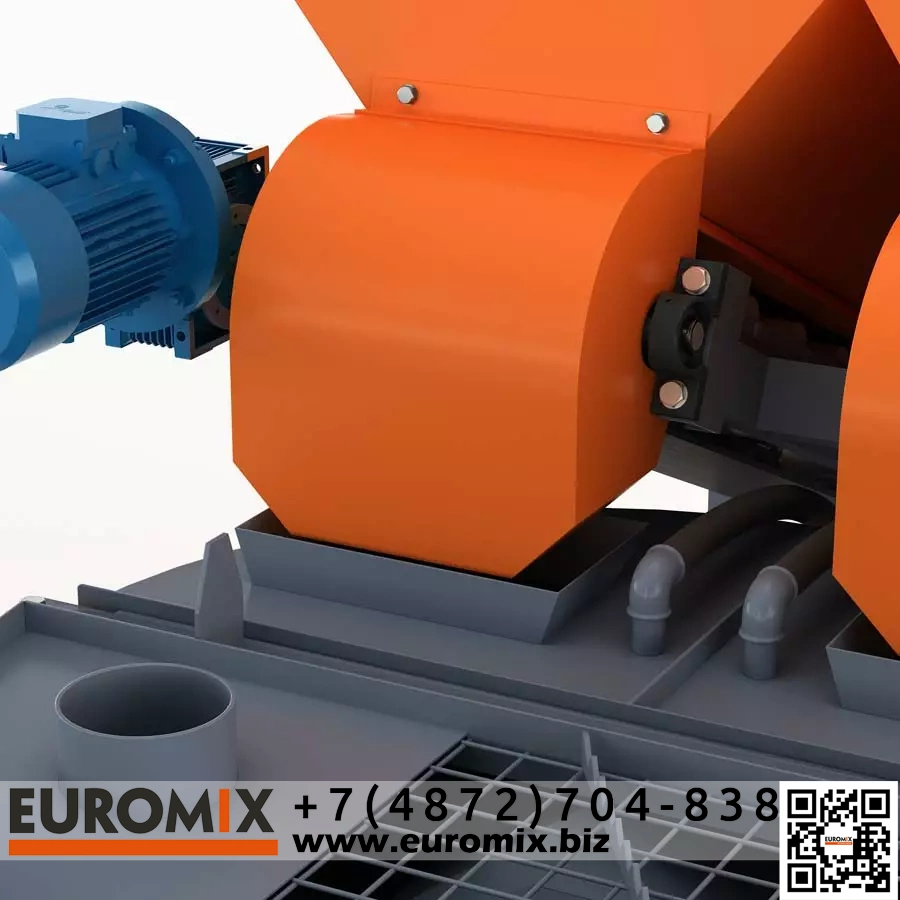

| Дозирование и подача в смеситель инертных материалов | Два ленточных транспортера-дозатора- Шевронная лента шириной 300 мм
- Футерованные приводные барабаны
- Взвешивание компонентов осуществляется поочередно в емкости бетоносмесителя
- Два тензодатчика типа "балка" номиналом 1 т
- Мощность привода 2×4 кВт
|
|---|
| Дозирование воды | Объёмный дозатор воды- Производительность до 180 л/мин
- Вихревой насос мощностью 0,6 кВт
- Счетчик жидких компонентов с электромагнитным выходом
- Соленоидный электромагнитный клапан
- Автоматическое дозирование в процессе приготовления раствора заданного объема воды
|
|---|
| Дозирование жидкой добавки | Объёмный дозатор воды- Производительность до 30 л/мин
- Вихревой насос мощностью 0,33 кВт
- Счетчик жидких компонентов с электромагнитным выходом
- Соленоидный электромагнитный клапан
- Автоматическое дозирование в процессе приготовления раствора заданного объема воды
|
|---|
| Система управления | - Два режима работы: "Ручной" и "Автоматический"
- База хранения рецептов для производства бетона
- Программируемый логический контроллер
- Сенсорная панель управления, широкий угол обзора
- Пульт управления в пылевлагозащищенном корпусе IP54
- Управляющая, защитная и коммутационная аппаратура
- Панель управления ручная с пылевлагозащищенными кнопками
|
|---|
