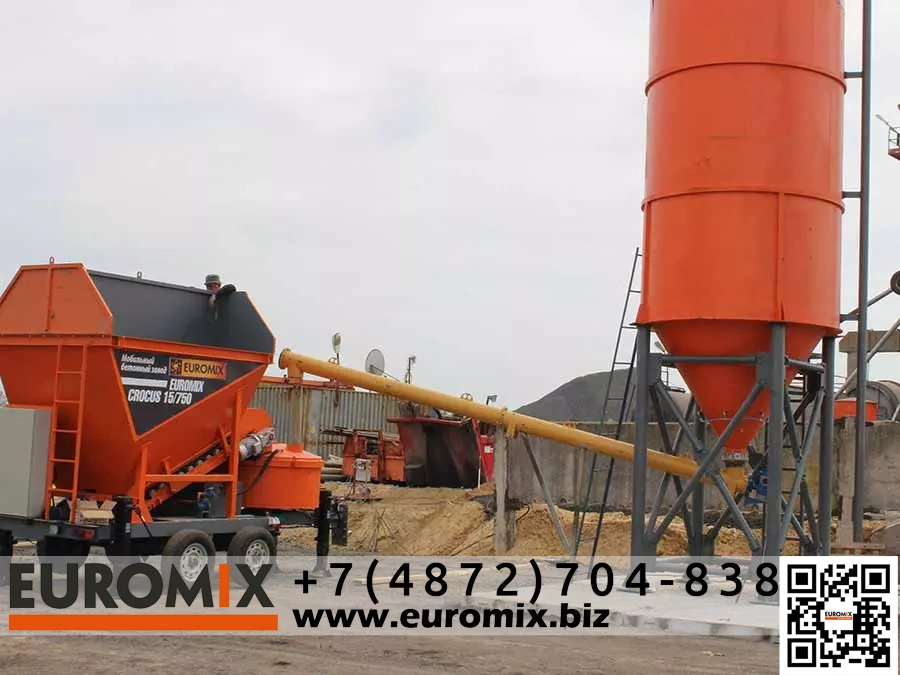

Основным преимуществом мобильного бетонного завода EUROMIX 15/750 TRAIL является компоновка узлов и агрегатов завода, которые располагаются на общей раме, оборудованной двухосным шасси. Шасси позволяет за короткий промежуток времени перемещать завод в пределах строительной площадки, без использования грузоподъемных кранов. Шасси завода EUROMIX 15/750 TRAIL не предназначены для использования на дорогах общего пользования.
Завод устанавливается на производственном объекте без предъявления жестких требований к площадке. Рама мобильного завода имеет собственные регулируемые по высоте аутригеры. За счет простоты модульной конструкции ввод в эксплуатацию состоит из подключения к напряжению 380 вольт, подключения к водоснабжению, и монтажа (при необходимости) дополнительного модуля растаривания для биг-бэгов с цементом или для клапанных (бумажных) мешков, либо силоса хранения цемента.
Также EUROMIX 15/750 TRAIL может комплектоваться дополнительным модулем транспортировки готовой смеси – ленточным транспортёром. Ленточный транспортёр может перемещать готовый бетонный раствор из ёмкости бетоносмесителя в автомиксер, самосвал, бетононасос или строительную бадью.
За один цикл производится около 0,5 м³ бетона (раствора). Средняя продолжительность цикла, в зависимости от рецептуры смеси, занимает около 120 секунд. При этом практическая производительность мобильного завода EUROMIX 15/750 TRAIL может достигать 12 м³/час.
Завод состоит из двух бункеров оперативного хранения инертных материалов с ленточными питателями, бетоносмесителя, расположенного на тензометрических датчиках (для взвешивания инертных и вяжущего материала), объемного дозатора воды, объемного дозатора жидких добавок, шкафа управления с возможностью как автоматического приготовления смеси с вводом рецепта, так и ручного управления. Дополнительно на EUROMIX 15/750 TRAIL установлены розетки для подключения вибратора станции растаривания, винтового конвейера (шнека), ленточного транспортёра.
Принцип работы завода: оператор заранее задаёт рецептуру приготавливаемой смеси, исходя из объёма бетоносмесителя, а также задаёт время перемешивания всех компонентов. После запуска цикла из бункеров оперативного хранения подаются инертные заполнители (песок, щебень), согласно заданной рецептуре. Затем подаётся цемент, вода, жидкая добавка. Происходит перемешивание компонентов. После этого происходит выгрузка готовой смеси. Выгрузной шибер бетоносмесителя оборудован электромеханическим приводом.
| Производительность | до 12 м³/ч |
| Тип / модель смесителя | роторный / ЕМ 600.750 |
| Полный объем смесителя | 0,75 м³ |
| Объем готовой смеси (по выгрузке) | 0,5 м³ |
| Наличие брони в смесителе | да |
| Средняя продолжительность цикла перемешивания | 30-50 с |
| Объем бункера инертных материалов | 2×3 м³ |
| Габаритные размеры (Д×Ш×В) | 4868×2120×3654 мм |
| Электрическое питание | 380 В/50 Гц |
| Мощность потребителей (общая) | 36 кВт |
| Масса завода | 4800 кг |
Базовая комплектация
| Бетоносмеситель (роторного типа)EUROMIX 600.750 | Бетоносмеситель предназначен для приготовления строительных смесей различной жесткости и подвижности с крупностью заполнителя до 40 мм и насыпной плотностью до 2 т/м³- Производительность – до 15 м³/ч
- Объем емкости – 0,75 м³
- Объем готовой смеси по выгрузке – 0,5 м³
- Электродвигатель 22 кВт
- Донный затвор выгрузки с электромеханическим приводом
|
|---|
| Колесное шасси | - Прицепное устройство
- Разъёмы для подключения осветительного оборудования и тормозной системы
- Опоры прицепа
- Две оси
|
|---|
| Бункеры инертных материалов | Два бункера инертных материалов объемом 3 м³ каждый |
|---|
| Дозирование и подача в смеситель инертных материалов | Два ленточных транспортера-дозатора- Шевронная лента шириной 400 мм
- Футерованные барабаны
- Взвешивание компонентов осуществляется поочередно в емкости бетоносмесителя
- Три тензодатчика типа "балка" номиналом 2 т
- Мощность привода 2×5,5 кВт
|
|---|
| Дозирование воды | Объёмный дозатор воды- Производительность до 280 л/мин
- Вихревой насос мощностью 2,2 кВт
- Счетчик жидких компонентов с электромагнитным выходом
- Соленоидный электромагнитный клапан
- Автоматическое дозирование в процессе приготовления раствора заданного объема воды
|
|---|
| Дозирование жидкой добавки | Объёмный дозатор воды- Производительность до 30 л/мин
- Вихревой насос мощностью 0,33 кВт
- Счетчик жидких компонентов с электромагнитным выходом
- Соленоидный электромагнитный клапан
- Автоматическое дозирование в процессе приготовления раствора заданного объема воды
|
|---|
| Система управления | - Два режима работы: "Ручной" и "Автоматический"
- База хранения рецептов для производства бетона
- Программируемый логический контроллер
- Сенсорная панель управления, широкий угол обзора
- Пульт управления в пылевлагозащищенном корпусе IP54
- Управляющая, защитная и коммутационная аппаратура
- Панель управления ручная с пылевлагозащищенными кнопками
|
|---|
